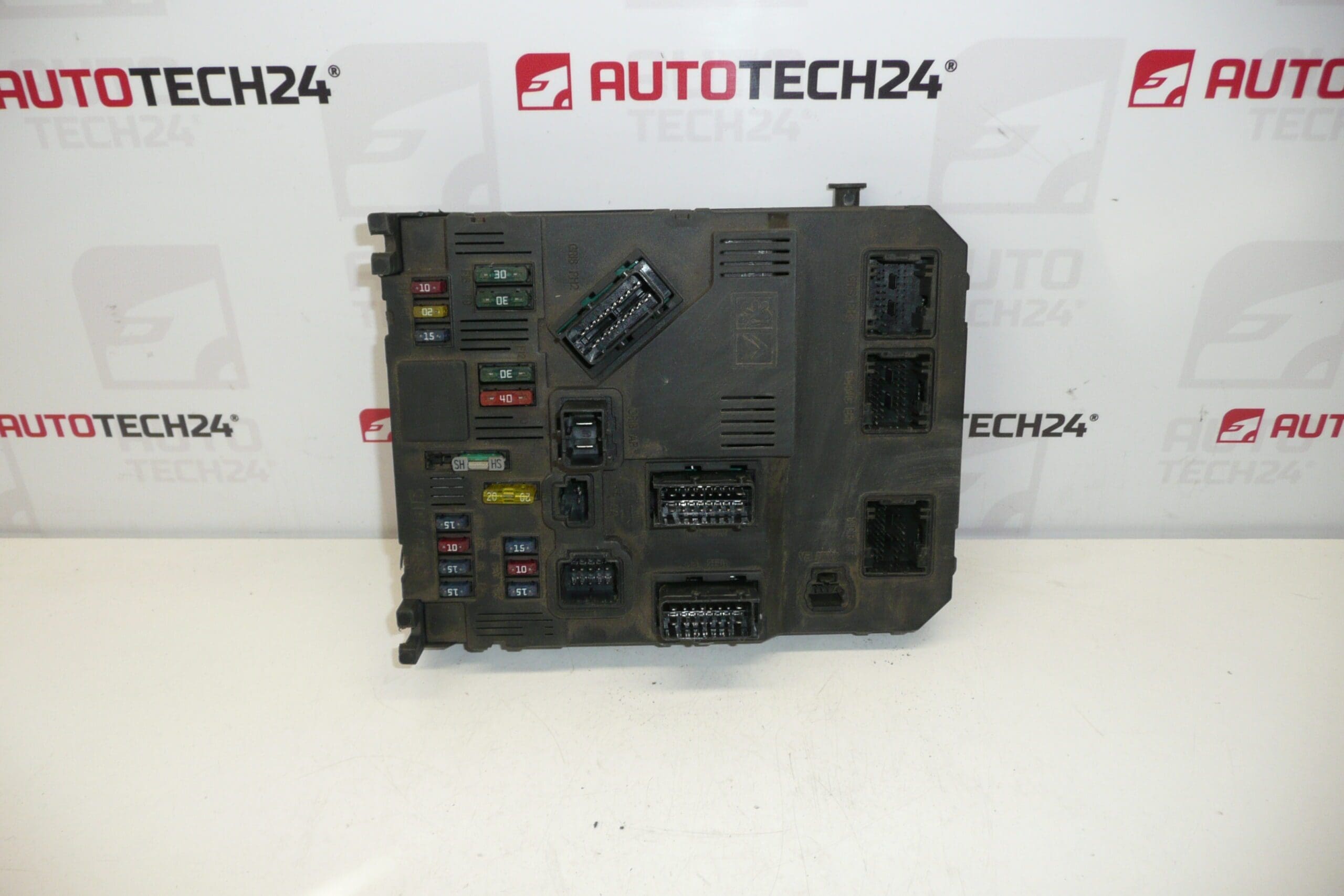

BSI E01-00 HG SIEMENS pre vozidlá Citroën a Peugeot
BSI (Body System Interface) E01-00 od výrobcu Siemens je komfortná riadiaca jednotka používaná v modeloch Citroën a Peugeot. Jednotka zabezpečuje riadenie komfortných a karosárskych funkcií ako centrálne zamykanie, osvetlenie, stierače, ovládanie okien, imobilizér a komunikáciu po CAN zbernici. Tento diel sa často vyhľadáva podľa čísla 9649627780 alebo S118085320A, prípadne podľa interných označení výrobcu (E01-00, 1650882380, 6580E4/6580E5/6580E8). Popis je určený pre automechanikov aj pre skúsených domácich opravárov, ktorí hľadajú kompatibilné BSI pre modely ako Berlingo, Xsara Picasso alebo Partner.
Technické informácie
- Výrobca: Siemens
- Model: Citroën Berlingo, Citroën Xsara Picasso, Peugeot Partner

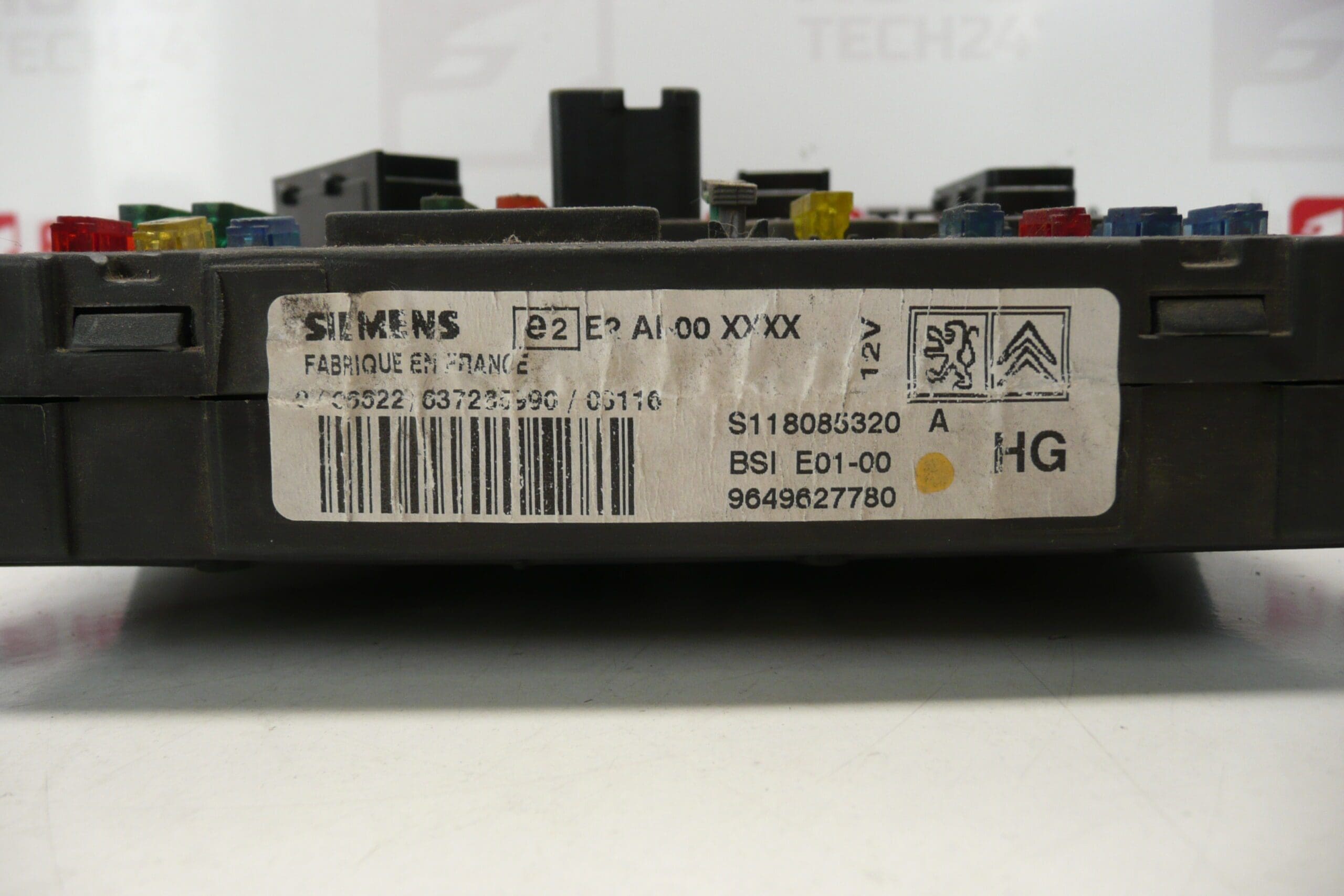

- Kódy produktov: 9649627780, S118085320A, E01-00
- Ďalšie čísla: 1650882380, 6580E8, 6580E4, 6580E5, 658000000, M59
Ako sa diel vymieňa
Výmena BSI zvyčajne prebieha nasledovne: odpojte záporný pól batérie, demontujte prístupové panely pod palubnou doskou alebo priestor pred spolujazdcom (napr. schránku), uvoľnite upevňovacie skrutky jednotky a odpojte konektory. Pri montáži novšej alebo použitej jednotky ju fyzicky upevnite, pripojte konektory a vykonajte potrebné kódovanie alebo klonovanie dát (viď nižšie). Pri práci dbajte na antistatické opatrenia a správne usporiadanie konektorov, aby nedošlo k poškodeniu pinov.
Doporučenie k montáži
- Pred akýmkoľvek zásahom vždy odpojte batériu a počkajte, kým systémy stratí napätie.
- Používajte kvalitné náradie a chráňte konektory pred znečistením a koróziou.
- Pri montáži dbajte na správne usadenie tesnení a izoláciu proti vlhkosti v okolí jednotky.
- Po výmene vykonajte kontrolu funkčnosti všetkých riadených obvodov (centrálne zamykanie, blinkre, osvetlenie, stierače, imobilizér).
- Ak meníte jednotku za použitú, odporúča sa odborné preklonovanie alebo preprogramovanie podľa nižšie uvedených možností.
Montáž a kódovanie – dôležité
Poznámka: nejde o BSM!
- Jednotka je použitá a je „spárovaná“ s pôvodným vozidlom (VIN/PIN/kľúče).
- Možnosti zprovoznění:
- Klonovanie dát zo starej jednotky (EEPROM/Flash) – po klone je jednotka plug and play.
- Virginizácia a následná inicializácia/telecoding cez DiagBox (prípadne online) + prispôsobenie kľúčov.
- Odporúčané vykonať odborníkom so servisným vybavením PSA (DiagBox/Lexia/PP2000).
- Pred demontážou/montážou vždy odpojte batériu a dodržujte postup výrobcu, aby nedošlo k poškodeniu jednotky.
Dôvod, prečo sa diel najčastejšie pokazí
- Vniknutie vlhkosti alebo kondenzátu do konektorov, čo spôsobuje koróziu a prerušovaný kontakt.
- Studené spájky a mikrorazpájania na doske vplyvom dlhoročného tepelnému namáhaniu.
- Prepätia v elektrickej sústave vozidla alebo nesprávne zapojenie pri servisných prácach.
- Mechanické poškodenie konektorov alebo poškodenie pojemného zariadenia pri manipulácii.
- Poruchy interných relé alebo napájacích obvodov v dôsledku opotrebenia.
Príznaky poruchy
- Nefunkčné centrálne zamykanie alebo náhodné zamykanie/odomknutie.
- Nepravidelné správanie svetiel, stieračov alebo obvodov komfortu.
- Výpadky elektroniky, chybové hlásenia na palubnej doske a problémy s imobilizérom.
- Nadmerná spotreba batérie pri odstavenom vozidle.
Životnosť a spoľahlivosť
Životnosť BSI sa líši podľa podmienok prevádzky, vnikania vlhkosti a starostlivosti o vozidlo; bežne sa problémy objavujú po niekoľkých rokoch prevádzky (typicky medzi 8–15 rokmi pri agresívnom prostredí alebo zanedbanej izolácii konektorov). Pravidelná kontrola konektorov a ochrana proti vlhkosti výrazne predlžuje životnosť jednotky.
