Popis

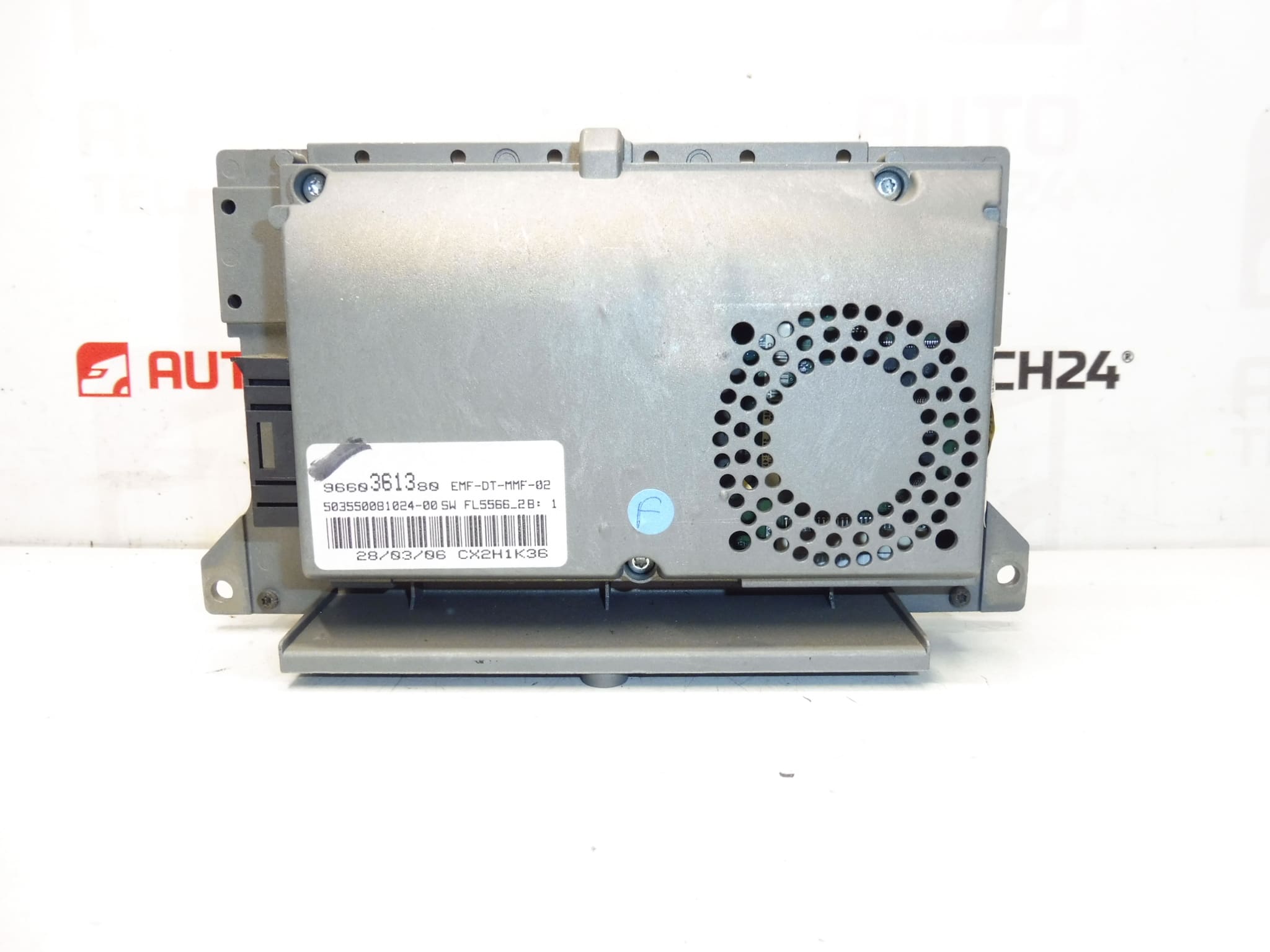

Display rádia, navigácia, kúrenie pre vozidlá CITROEN C5 II
Ukazuje rádio, navigáciu, palubný počítač, podvozok, klimatizáciu a ďalšie funkcie vozidla
Plne funkčné odskúšané
Popis dielu
Tento displej navigácie/rádia je kľúčový ovládací a informačný prvok interiéru – zobrazuje dôležité údaje a ponuky, bez ktorých sa horšie nastavujú funkcie vozidla. Vďaka tomu, že je diel plne funkčný a odskúšaný, je vhodný ako rýchla náhrada pri nečitateľnom, nefunkčnom alebo poškodenom pôvodnom displeji.
Ak hľadáte diel podľa čísla, v ponuke je vedený ako 9660361380 a 6563YK (NFP).
Technické informácie
- Výrobca: Stellantis (Citroën/Peugeot)
- Model: Citroën C5 II
- Ďalšie čísla: NFP
Kódy produktov
- Kódy produktov: 9660361380, 6563YK
Odporúčania na montáž
Všeobecne/typicky pre tento typ dielu (interiérový display rádia/navigácie/vykurovacej jednotky) platí, že je nutné postupovať opatrne kvôli plastovým dielom palubnej dosky a konektorom. Presné kroky sa môžu líšiť podľa konkrétnej výbavy a prevedenia vozidla.
1) Pred montážou
- Porovnajte so starým kusom: čísla dielu 9660361380 / 6563YK, tvar, uchytenie a počet/typ konektorov.
- Skontrolujte stav konektorov na diele (ohnuté piny, praskliny, uvoľnené zásuvky) a či nie je poškodený displej.
- Pri demontáži si poznamenajte, ako boli vedené káble a aké konektory boli zapojené.
2) Potrebné náradie a materiál
- Sada bežného ručného náradia (skrutkovače, prípadne bity podľa použitých skrutiek)
- Plastové páčidlo na demontáž interiérových líšt (pre minimalizáciu poškodenia)
- Čistá handrička/štetec na očistenie dosadacích plôch
3) Postup montáže krok za krokom
- Vypnite zapaľovanie a odpojte batériu (typicky sa tým predíde problémom s elektronikou pri manipulácii s konektormi).
- Opatrne demontujte okolité plastové kryty/rámiky v mieste, kde je displej uchytený (použite plastové páčidlo).
- Uvoľnite upevnenie displeja (skrutky/úchyty podľa prevedenia) a display vysuňte tak, aby šlo pohodlne odpojiť konektory.
- Odpojte konektory – neťahajte za káble, ale za telo konektora; prípadné poistky konektora najskôr odistite.
- Porovnajte starý a nový diel ešte raz (konektory, uchytenie, označenie/čísla).
- Pripojte konektory do náhradného displeja a skontrolujte, či sú celkom dosadnuté a zaistené.
- Usaďte display do jeho pozície bez pnutia kabeláže a vykonajte spätné upevnenie.
- Namontujte späť demontované rámčeky/kryty tak, aby nič nevŕzgalo a všetko lícovalo.
- Pripojte batériu.
- Zapnite zapaľovanie a overte, že display zobrazuje požadované funkcie (rádio, navigácia, klimatizácia/BC podľa výbavy).
4) Kontroly po montáži a skúšobnej jazde/overení funkcie
- Overte čitateľnosť displeja, podsvietenia a reakcie na ovládanie.
- Skontrolujte, či sa zobrazenie nemení pri prejazde nerovností (typicky známka zle dotiahnutého uchytenia alebo nedosadnutého konektora).
5) Najčastejšie chyby pri montáži + ako im predísť
- Poškodenie plastov palubnej dosky – používajte plastové páčidlo a postupujte s citom.
- Nedosadnuté konektory – vždy skontrolujte zacvaknutie/poistku konektora.
- Ťah za kabeláž – odpájať iba za konektor, nie za vodiče.
- Montáž bez odpojenia batérie – pri elektronike sa tým často predchádza zbytočným problémom pri manipulácii.
Dôvody, prečo dochádza k zničeniu dielu
- Starnutie elektroniky a postupné zhoršenie čitateľnosti (slabnúce podsvietenie, výpadky segmentov).
- Zlé kontakty v konektoroch (oxidácia, uvoľnené piny) vedúce k občasným výpadkom.
- Mechanické poškodenie pri neodbornej demontáži interiérových dielov alebo po náraze.
- Vlhkosť a teplotné namáhanie v interiéri, ktoré môže urýchliť degradáciu elektronických súčiastok.
