Popis
Viacfunkčný display pre vozidlá Citroen C4 B7
Testované, plne funkčné
Niektoré funkcie môžu byť potrebné nastaviť k vozidlu diagnostikou
Popis dielu

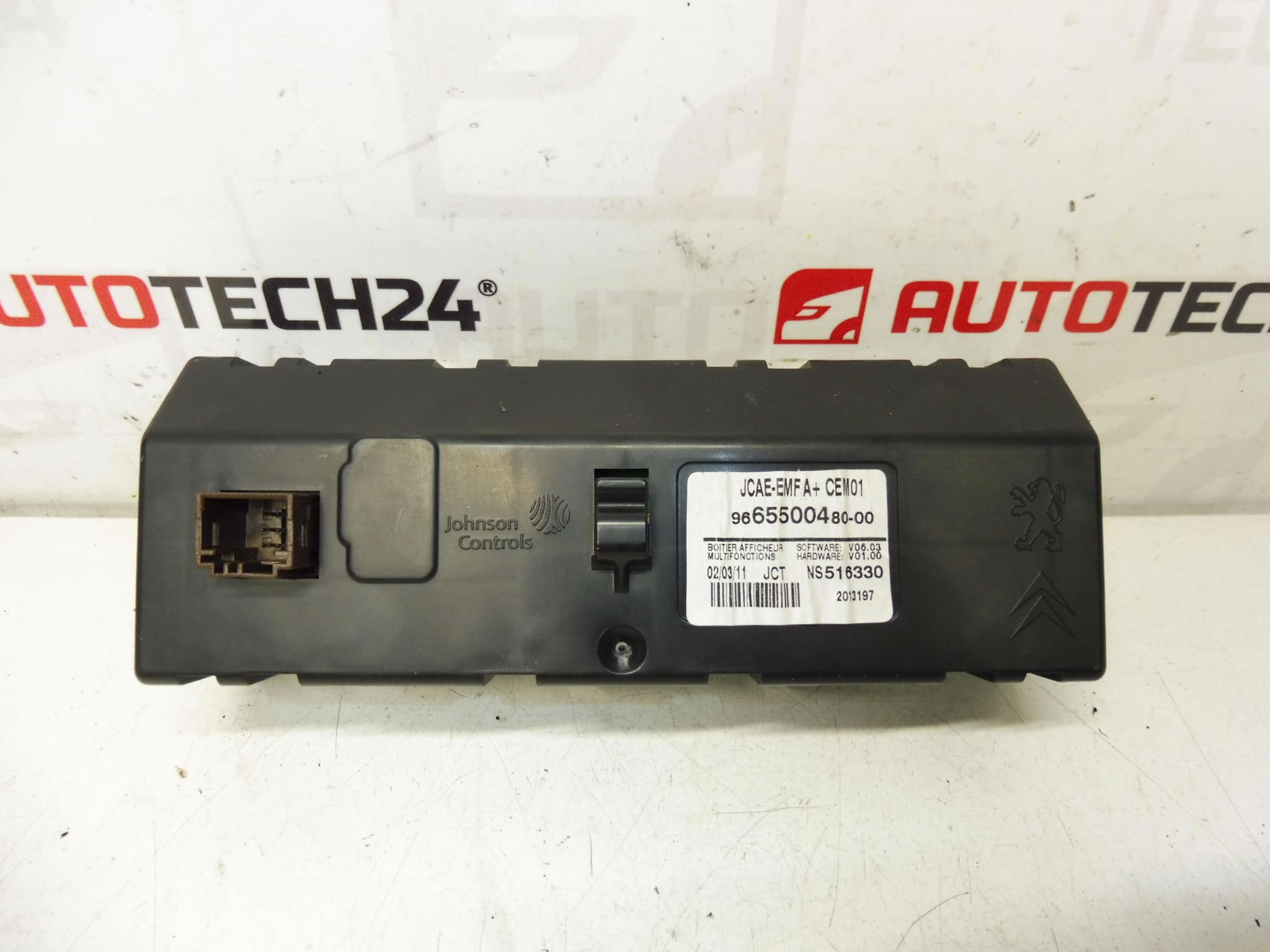

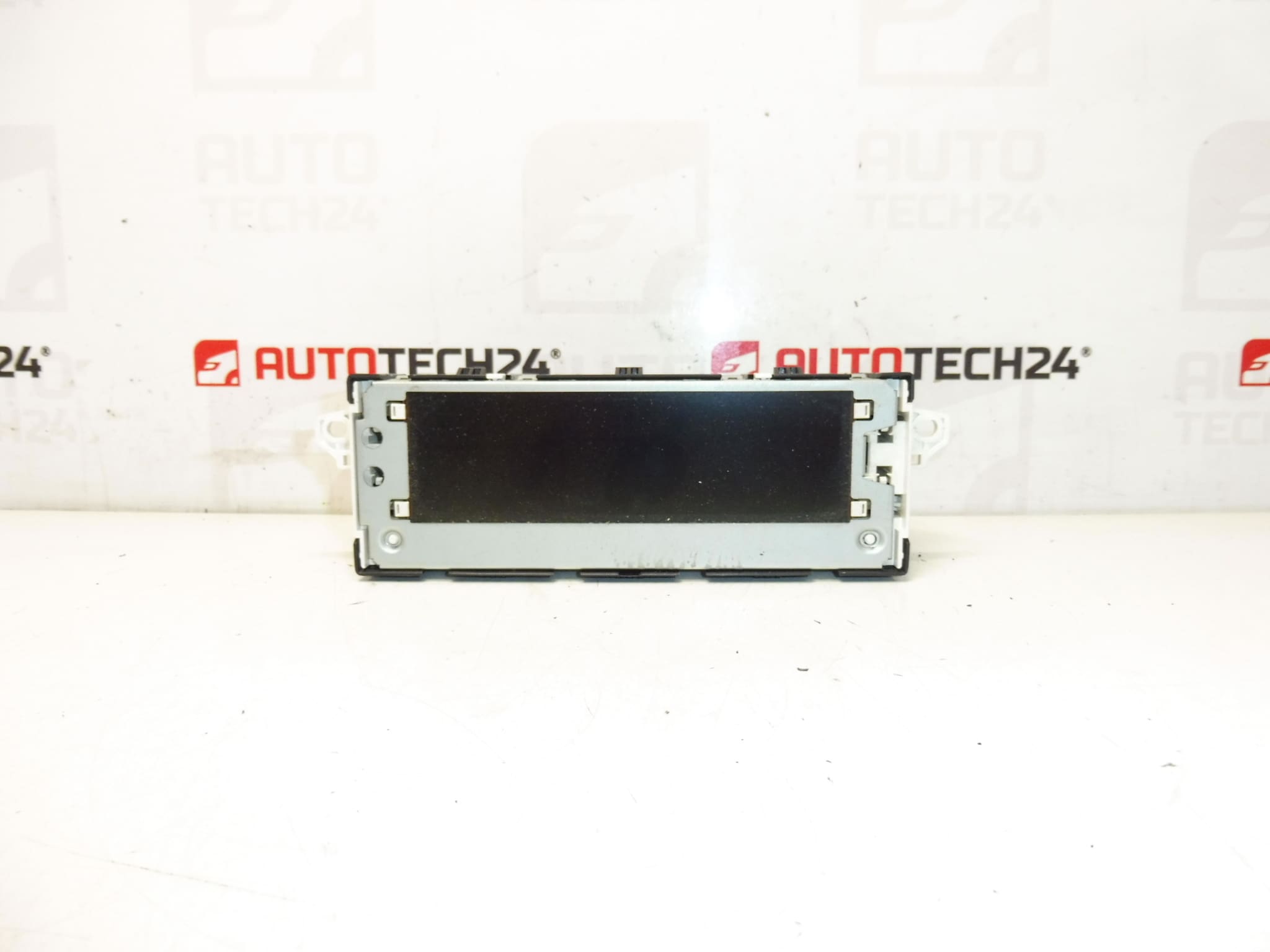

Jedná sa o display rádia/počítača pre Citroën C4 II (C4 B7), používaný diel vhodný ako náhrada pri nefunkčnom, nečitateľnom alebo poškodenom pôvodnom displeji. Vďaka tomu, že je otestovaný a plne funkčný, je pripravený na montáž a následné sprevádzkovanie vo vozidle. U niektorých vozidiel môže byť po výmene potrebné nastavenie funkcií diagnostikou (podľa výbavy a konfigurácie vozidla).
Technické informácie
- Výrobca: Stellantis (Citroën/Peugeot)
- Model: Citroën C4 II (C4 B7)
- Ďalšie čísla: 6155HT, 6155HV
Kódy produktov
- Kódy produktov: 9665500480, 6155HT, 6155HV
Odporúčania na montáž
Všeobecne/typicky na výmenu displeja (elektrický diel) platí, že presné kroky sa môžu líšiť podľa vykonania palubnej dosky a výbavy vozidla. Pri tomto diele môže byť po montáži potrebné nastavenie niektorých funkcií diagnostikou.
1) Pred montážou
- Porovnajte čísla dielu (9665500480, 6155HT/6155HV) so starým kusom a so štítkom/označením na diele.
- Skontrolujte konektory (počet, tvar, zaistenie) a či nie sú ohnuté piny alebo poškodené vedenie.
- Vizuálne overte stav displeja: praskliny, zatečenie, vypálené miesta, poškodené uchytenie.
2) Potrebné náradie a materiál
- Základná sada skrutkovačov a račne (podľa použitého spojovacieho materiálu)
- Plastové páčidlo na demontáž interiérových dielov
- Čistá handrička, prípadne kontaktný čistič (na šetrné očistenie konektorov)
- Diagnostika kompatibilná s PSA (pre prípadné nastavenie funkcií po montáži)
3) Postup montáže krok za krokom
- Vypnite zapaľovanie a počkajte, kým sa elektronika uspí.
- Odpojte batériu (odporúča sa kvôli ochrane elektroniky a prevencii skratu).
- Demontujte okolité kryty palubnej dosky tak, aby bol prístup k displeju (používajte plastové páčidlo, nech nepoškodíte plasty).
- Uvoľnite upevnenie displeja a opatrne ho vysuňte z lôžka.
- Odpojte konektor(y) – najprv odistite poistku konektora, potom vytiahnite bez páčenia za káble.
- Porovnajte starý a nový diel ešte raz (označenie, konektory, uchytenie).
- Pripojte konektor(y) k novému displeju a skontrolujte, že sú správne zacvaknuté a zaistené.
- Usaďte displej do pozície a priskrutkujte/upevnite podľa pôvodného uchytenia.
- Vráťte späť demontované interiérové diely.
- Pripojte batériu.
- Zapnite zapaľovanie a overte základné funkcie displeja.
- Ak niektoré funkcie nezodpovedajú výbave vozidla, vykonajte nastavenie diagnostikou (telecoding/konfigurácia podľa možností vozidla).
4) Kontroly po montáži a skúšobnej jazde/overení funkcie
- Overte čitateľnosť displeja, podsvietenia a reakcie na ovládanie.
- Skontrolujte, či sa po jazde neprejavujú výpadky, preblikávanie alebo resetovanie.
- Ak vozidlo vyžaduje konfiguráciu, vykonajte kontrolu nastavenia diagnostikou.
5) Najčastejšie chyby pri montáži + ako im predísť
- Odpájanie/pripájanie konektorov pri pripojenej batérii → vždy odpojiť batériu, minimalizujete riziko skratu a chýb v elektronike.
- Nedovretý alebo zle zaistený konektor → po pripojení skontrolovať poistku konektora a pevné dosadnutie.
- Poškodenie plastov v interiéri → používať plastové demontážne nástroje a postupovať trpezlivo.
- Opomenutie konfigurácie → ak niektoré funkcie nefungujú správne, je typicky potrebné nastavenie cez diagnostiku.
Dôvody, prečo dochádza k zničeniu dielu
- Starnutie elektroniky a opotrebovanie podsvietenia (slabnutie, výpadky, preblikávanie).
- Kolísanie napätia v palubnej sieti (slabá batéria, zlé dobíjanie, neodborné štartovanie/pripájanie).
- Vlhkosť a kondenzácia v interiéri alebo zatečení, ktoré môže poškodiť elektroniku.
- Mechanické poškodenie pri demontáži palubnej dosky alebo nešetrnej manipulácii s konektormi.
- Zlý kontakt v konektoroch (oxidácia, uvoľnenie), ktorý vedie k výpadkom funkcie.
