ECU Bosch EDC15C2 Citroën Peugeot 0281010550

Popis

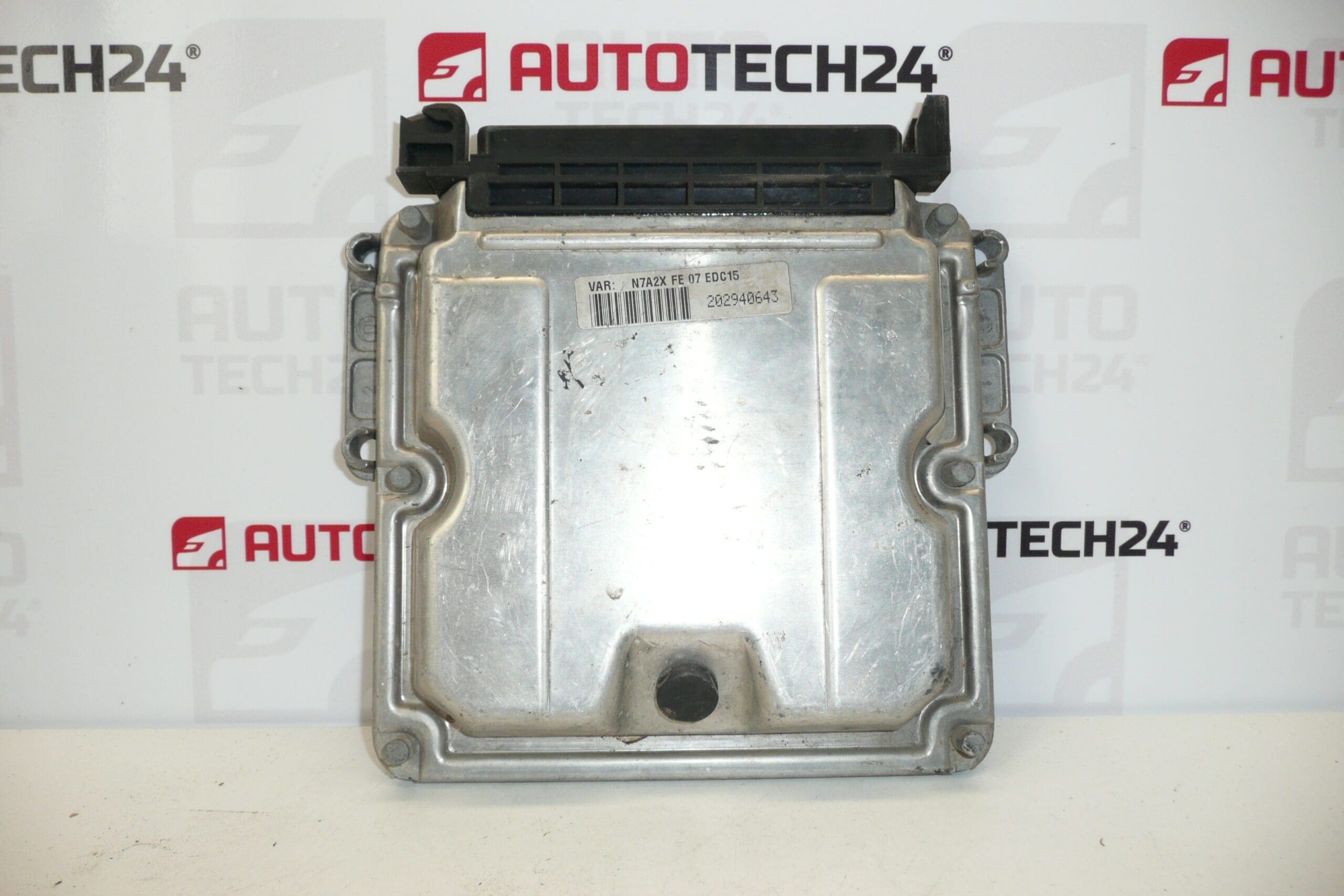

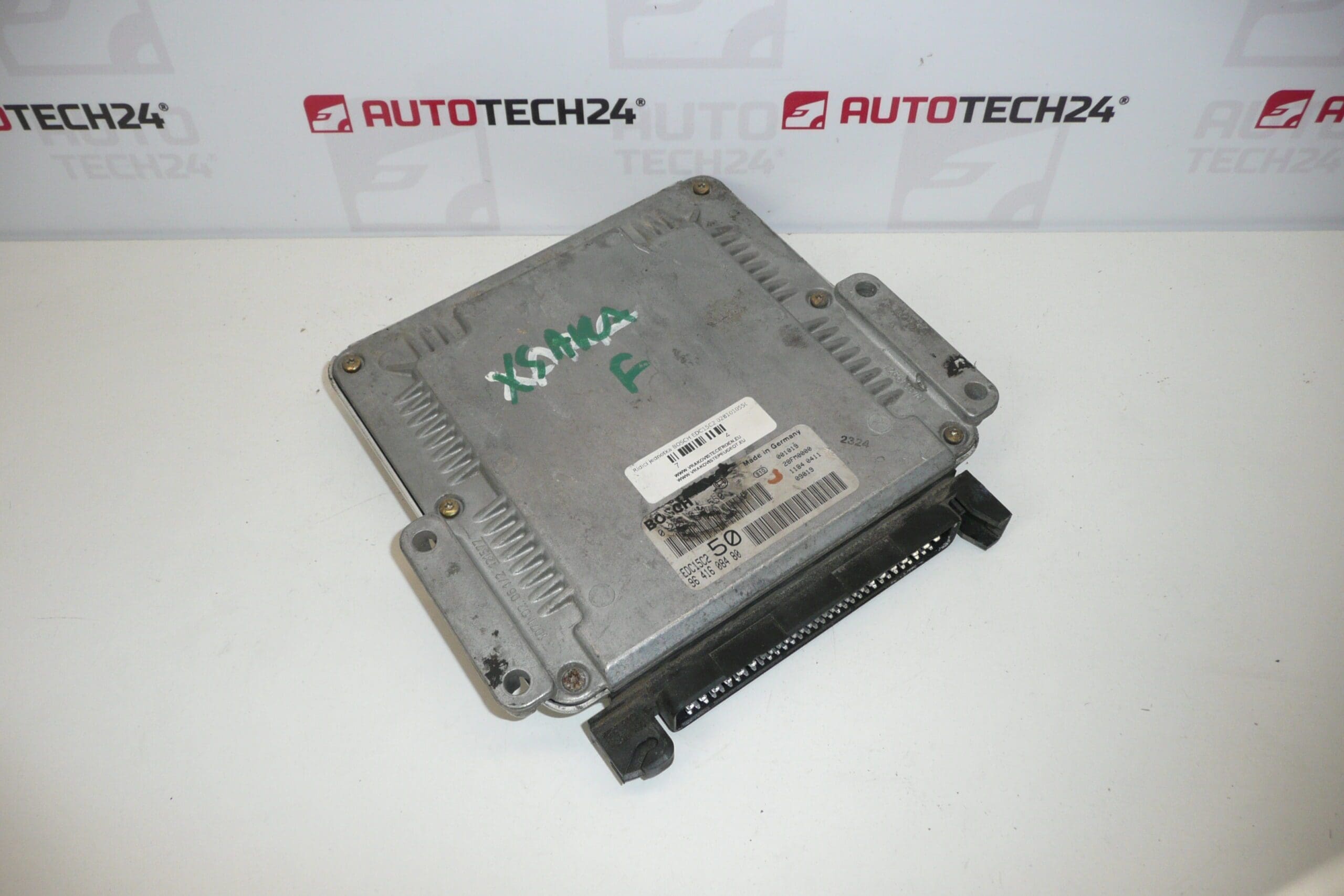

Riadiaca jednotka BOSCH EDC15C2 pre vozidlá CITROEN XSARA 2.0HDI

Popis dielu

Táto riadiaca jednotka vstrekovania Bosch EDC15C2 je použitý originálny autodiel určený pre vozidlá Citroën Xsara 2.0HDI. Ide o dôležitú elektronickú súčasť motorového riadenia, ktorá zaisťuje správnu spoluprácu vstrekovania a ďalších nadväzujúcich systémov. Pri hľadaní vhodného dielu je zásadné orientovať sa podľa produktového čísla, pretože práve to býva pri výmene rozhodujúce.

Jednotka Bosch EDC15C2 je vyhľadávaná predovšetkým pri opravách porúch pôvodnej ECU, pri výmene po elektrickom poškodení alebo ako náhradný diel na obnovenie funkcie vozidla. Pre automechanikov aj domácich opravárov je výhodou možnosť porovnať označenie priamo na pôvodnom kuse a zvoliť zodpovedajúci diel bez zbytočných kompromisov.

Technické informácie

• Výrobca: Bosch
• Model: EDC15C2
• Ďalšie čísla: 0281010550, 9641608480

Kódy produktov

Kódy produktov: 0281010550, 9641608480

Názvy modelov: CITROEN XSARA

Odporúčania na montáž

U tohto dielu ide o riadiacu jednotku vstrekovania. Presný postup výmeny sa môže líšiť podľa konkrétneho prevedenia vozidla, preto nižšie uvedený postup vychádza zo všeobecnej praxe typickej pre tento typ elektronického dielu.

1) Pred montážou

• Skontrolujte, či sa zhoduje výrobca, typ jednotky a všetky čísla produktov so starým dielom.
• Porovnajte konektory, ich počet, tvar a stav pinov.
• Prezrite skriňu jednotky, či nie je prasknutá, deformovaná alebo zasiahnutá vlhkosťou.
• Skontrolujte, že na starej i novej jednotke nie sú známky výrazného prehriatia alebo oxidácie kontaktov.

2) Potrebné náradie a materiál

• Základná sada ručného náradia
• Vhodné bity alebo hlavice na demontáž držiaka a krytov
• Čistiaci prostriedok na elektrické kontakty
• Antistatická a čistá pracovná plocha
• Diagnostické vybavenie vhodné na následné prispôsobenie a kontrolu funkcie

3) Postup montáže krok za krokom

1. Zaparkujte vozidlo na bezpečnom mieste, vypnite zapaľovanie a vyčkajte, až sa elektrické systémy upokoja.
2. Odpojte batériu, aby nedošlo k poškodeniu elektroniky pri manipulácii.
3. Sprístupnite riadiacu jednotku demontážou krytov alebo držiakov, ak sú v danom prevedení vozidla prítomné.
4. Opatrne odpojte elektrické konektory. Nepoužívajte nadmernú silu a skontrolujte aretačné mechanizmy.
5. Vyberte pôvodnú jednotku z držiaka a porovnajte ju s náhradným kusom podľa štítku, čísel a konektorov.
6. V prípade potreby jemne očistite konektory a okolie montážneho miesta od prachu a oxidácie.
7. Usaďte náhradnú jednotku do držiaka v rovnakej polohe ako pôvodný diel.
8. Pripojte konektory tak, aby správne dosadli a boli zaistené aretáciou.
9. Namontujte späť všetky držiaky, kryty a upevňovacie prvky.
10. Pripojte batériu a vykonajte základnú kontrolu napájania a komunikácie jednotky.
11. Ak je to pre daný systém nutné, zaistite odborné nakódovanie alebo inicializáciu jednotky.
12. Po dokončení overte, že vozidlo správne reaguje na zapnutie zapaľovania a že nevznikajú zjavné elektrické chyby.

4) Kontroly po montáži a skúšobnej jazde/overení funkcie

• Skontrolujte, či sú všetky konektory pevne usadené a nič nie je v ťahu.
• Overte základnú funkciu systému po zapnutí zapaľovania a po naštartovaní.
• Vykonajte diagnostickú kontrolu, ak je k dispozícii vhodné vybavenie.
• Pri skúšobnej jazde sledujte plynulosť chodu motora, reakcie na plyn a prípadné varovné kontrolky.
• Po jazde znova vizuálne skontrolujte upevnenie jednotky a stav konektorov.

5) Najčastejšie chyby pri montáži + ako im predísť

• Zámena podľa podobného vzhľadu namiesto podľa čísla – vždy porovnávajte presné označenie jednotky.
• Pripájanie pri zapojenej batérii – vždy najskôr odpojte napájanie vozidla.
• Poškodenie pinov v konektore – konektory odpájajte aj pripájajte iba správnym smerom a bez násilia.
• Podcenenie oxidácie kontaktov – pred montážou skontrolujte čistotu a stav elektrických spojov.
• Opomenutie kódovania alebo inicializácia – pri použitých riadiacich jednotkách je často nutné počítať s odborným prispôsobením.

Montáž a kódovanie – dôležité

• Jednotka je použitá a je “spárovaná” s pôvodným vozidlom (VIN/PIN/kľúče).
• Možnosti sprevádzkovania:
  1. Klonovanie dát zo starej jednotky (EEPROM/Flash) – po klone je jednotka plug and play.
  2. Virginizácia a následná inicializácia/telecoding cez DiagBox (príp. online) + prispôsobenie kľúčov.
• Doporučené vykonať odborníkom so servisným vybavením PSA (DiagBox/Lexia/PP2000).
• Pred demontážou/montážou vždy odpojte batériu a dodržujte postup výrobcu, aby nedošlo k poškodeniu jednotky.

Dôvody, prečo dochádza k zničeniu dielu

• Kolísanie napätia v elektrickej sústave alebo problémy s napájaním vozidla
• Vlhkosť a oxidácia, ktoré môžu poškodiť elektroniku aj konektory
• Prehriatie spôsobené nevhodnými prevádzkovými podmienkami alebo poruchou v okolitých systémoch
• Mechanické poškodenie pri neodbornej demontáži, montáži alebo náraze
• Poškodenie konektorov a pinov vplyvom nešetrnej manipulácie
• Skrat alebo iná elektrická porucha v inštalácii vozidla
