Popis
Riadiaca jednotka motora BOSCH pre vozidlá Peugeot 307 1.4 HDI
Popis dielu

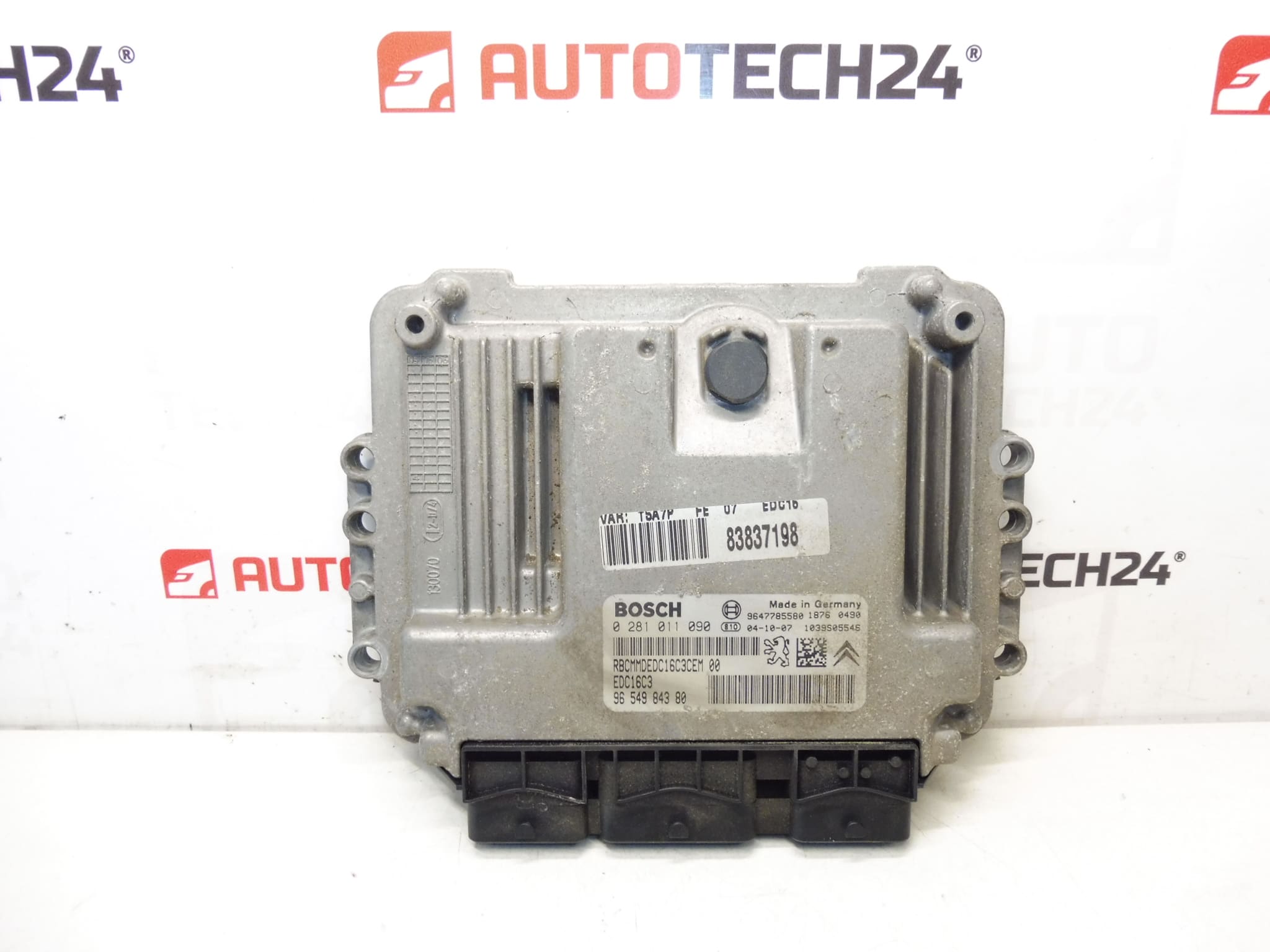

Táto riadiaca jednotka motora Bosch EDC16C3 je použitý originálny autodiel určený pre vozidlá Citroën Peugeot, pričom v dodaných podkladoch je uvedený Peugeot 307 1.4 HDI. Ide o dôležitú elektronickú súčasť systému riadenia motora, ktorá spracováva dáta z čidiel a riadi funkcie spojené so vstrekovaním a chodom motora.
Diel je často vyhľadávaný podľa výrobných čísel, preto uvádzame aj označenie 0281011090, 9654984380, 9647785580, 1940WN a 1940. Pre automechanikov aj domácich opravárov je práve zhoda týchto kódov jedným z hlavných údajov pri výbere správnej jednotky.
Technické informácie
- Výrobca: BOSCH
- Model: EDC16C3
- Ďalšie čísla: 0281011090, 9654984380, 9647785580, 1940WN, 1940WP, NFP
Kódy produktov
- Kódy produktov: 0281011090, 9654984380, 9647785580, 1940WN, 1940WP
- Modely zo štítkov a podkladov: Peugeot 307
Odporúčania na montáž
U tohto dielu ide o riadiacu jednotku vstrekovania, preto je pri výmene potrebné postupovať starostlivo a s ohľadom na elektroniku vozidla. Presný postup sa môže líšiť podľa konkrétneho prevedenia vozidla, ale všeobecne pre tento typ dielu platí nasledujúce:
1) Pred montážou
- Skontrolujte zhodu všetkých označení na pôvodnom a novom diele, najmä 0281011090 a 9654984380.

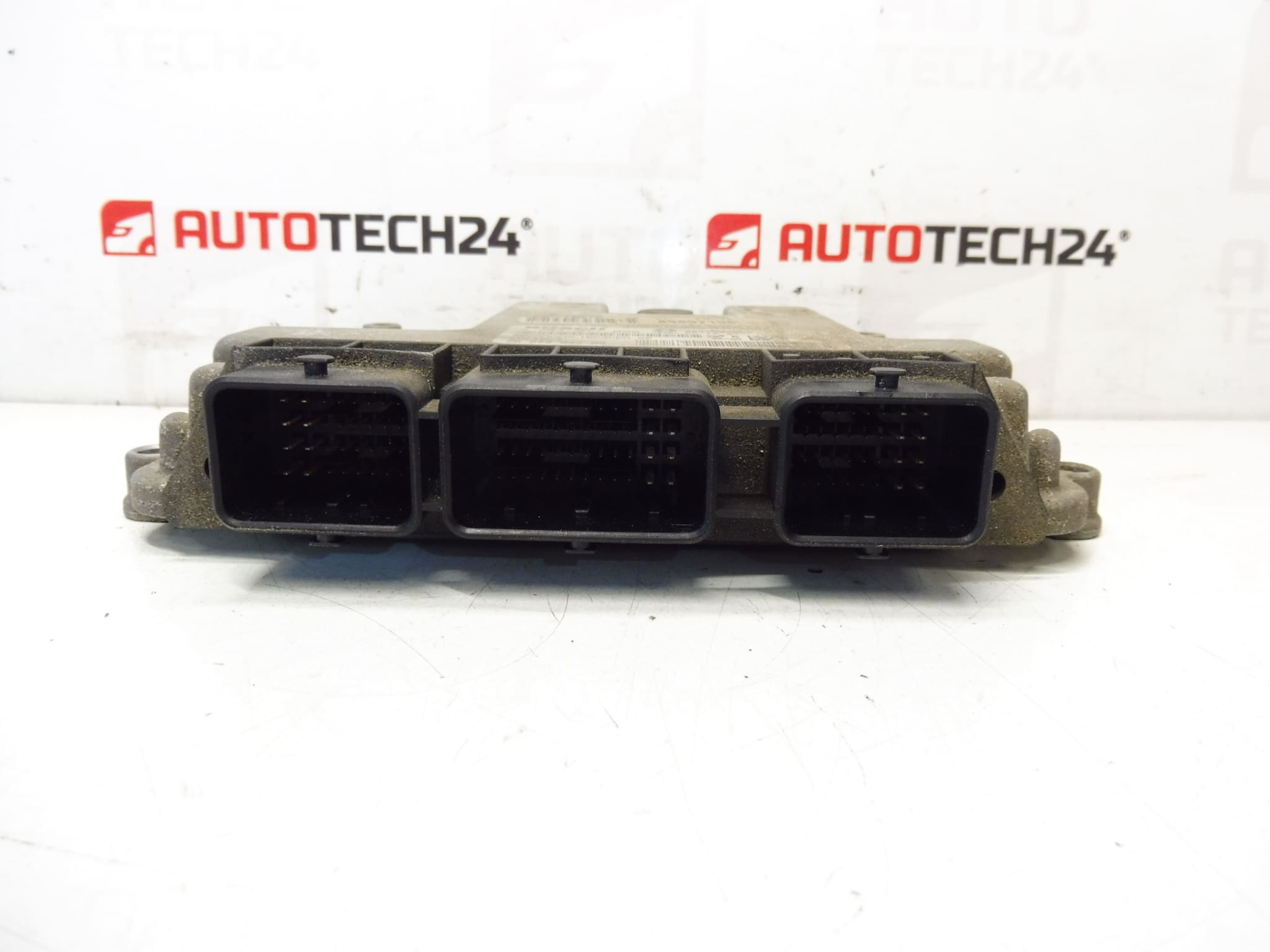

- Porovnajte typ konektorov, ich počet, tvar skrine jednotky a stav kontaktov.
- Overte, či obal jednotky nie je mechanicky poškodený, deformovaný alebo zasiahnutý vlhkosťou.
- Pred začatím práce odpojte akumulátor a počkajte podľa bežnej servisnej praxe, aby sa minimalizovalo riziko poškodenia elektroniky.
2) Potrebné náradie a materiál
- Základná sada ručného náradia
- Vhodné nástavce na demontáž upevnenia jednotky
- Čistiaci prostriedok na elektrické kontakty
- Ochranné rukavice
- Diagnostické vybavenie na následné prispôsobenie a kontrolu funkcie
3) Postup montáže krok za krokom
- Vypnite zapaľovanie a odpojte batériu.
- Zaistite prístup k pôvodnej riadiacej jednotke podľa konštrukcie vozidla.
- Opatrne odpojte všetky elektrické konektory bez použitia nadmernej sily.
- Demontujte upevnenie starej jednotky a vyberte ju z vozidla.
- Porovnajte starý a použitý diel podľa štítku, konektorov a prevedení.
- V prípade potreby jemne očistite konektory a skontrolujte ich stav.
- Usaďte náhradnú jednotku na miesto a upevnite ju rovnakým spôsobom ako pôvodný kus.
- Pripojte všetky konektory tak, aby správne dosadli a boli zaistené.
- Pripojte batériu a vykonajte základnú kontrolu napájania.
- Pomocou diagnostiky skontrolujte komunikáciu jednotky s vozidlom.
- Ak je to potrebné, vykonajte príslušné softvérové prispôsobenie podľa vybavenia vozidla.
- Po úspešnej inštalácii overte funkciu motora a nadväzných systémov.
4) Kontroly po montáži a skúšobnej jazde/overení funkcie
- Skontrolujte, či jednotka správne komunikuje s diagnostikou.
- Overte stabilný štart motora a pravidelný chod.
- Sledujte, či sa neobjavujú chybové hlásenia alebo nepravidelnosti v prevádzke.
- Po krátkej skúšobnej jazde znova prekontrolujte uložené závady a celkovú funkčnosť systému.
5) Najčastejšie chyby pri montáži + ako im predísť
- Zámena dielu s odlišným označením – vždy starostlivo porovnajte všetky čísla na štítku.
- Poškodenie konektorov pri odpájaní – konektory uvoľňujte opatrne a bez páčenia.
- Pripojenie jednotky pri zapojenej batérii – pred prácou vždy odpojte napájanie vozidla.
- Podcenenie stavu kontaktov – znečistené alebo oxidované kontakty môžu spôsobiť nefunkčnosť aj pri správnom diele.
- Vynechanie diagnostickej kontroly po montáži – po výmene je vhodné vždy overiť komunikáciu a funkciu systému.
Montáž a kódovanie – dôležité
- Jednotka je použitá a je “spárovaná” s pôvodným vozidlom (VIN/PIN/kľúče).
- Možnosti sprevádzkovania:
- Klonovanie dát zo starej jednotky (EEPROM/Flash) – po klone je jednotka plug and play.
- Virginizácia a následná inicializácia/telecoding cez DiagBox (príp. online) + prispôsobenie kľúčov.
- Doporučené vykonať odborníkom so servisným vybavením PSA (DiagBox/Lexia/PP2000).
- Pred demontážou/montážou vždy odpojte batériu a dodržujte postup výrobcu, aby nedošlo k poškodeniu jednotky.
Dôvody, prečo dochádza k zničeniu dielu
- Vlhkosť a oxidácia – preniknutie vody alebo dlhodobá vlhkosť môžu poškodiť elektroniku aj konektory.
- Prepätie v elektrickej sústave – kolísanie napätia, problémy s dobíjaním alebo neodborné zásahy do elektroinštalácie môžu jednotku poškodiť.
- Mechanické namáhanie – vibrácie, nárazy alebo nešetrná manipulácia pri demontáži a montáži.
- Poškodené konektory a kabeláž – zlý kontakt môže viesť k výpadkom komunikácie a následným poruchám.
- Vek a prevádzkové opotrebenie – pri elektronických dieloch môže po rokoch prevádzky dôjsť k vnútornému zlyhaniu súčiastok.
