Popis

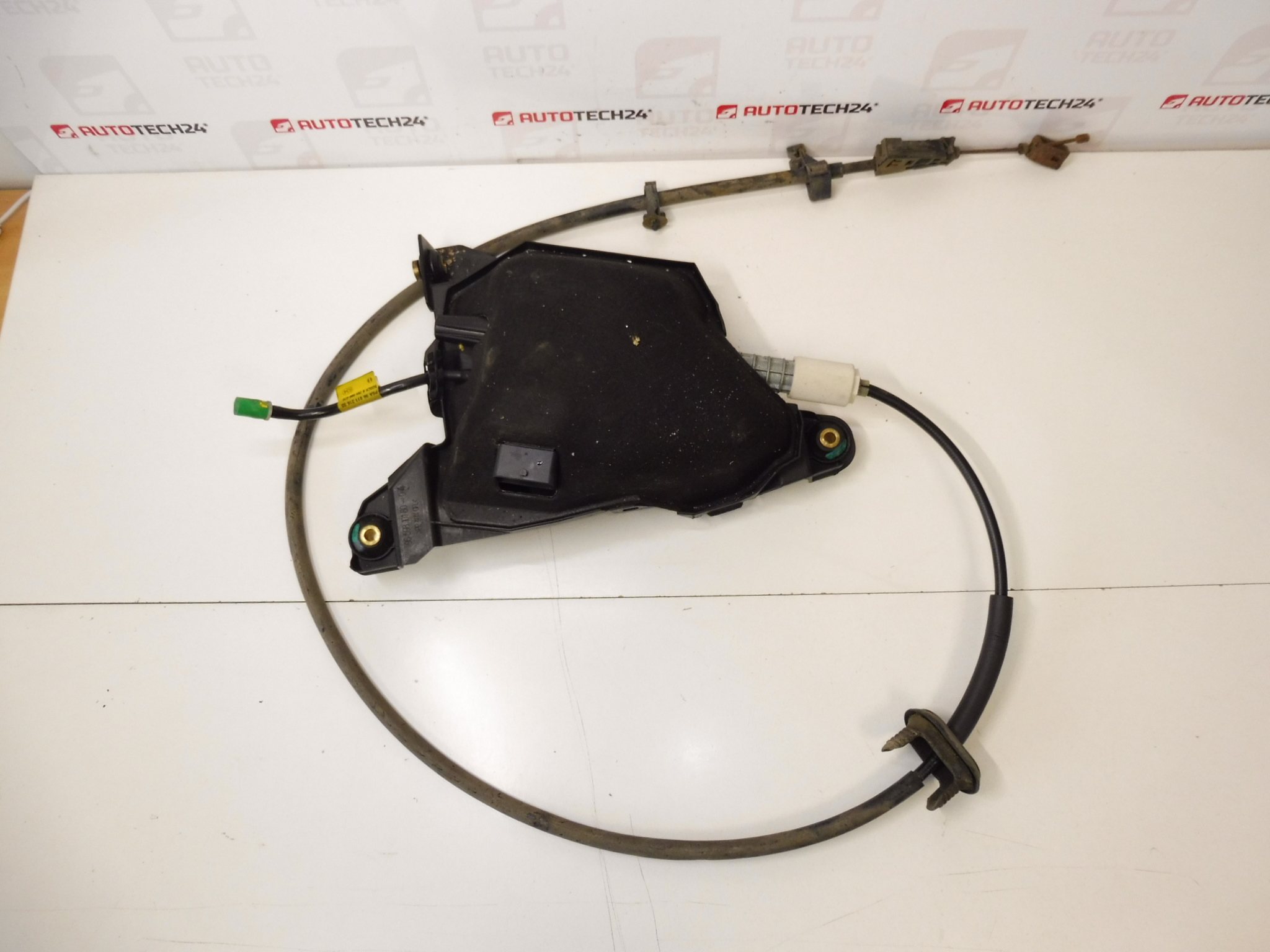

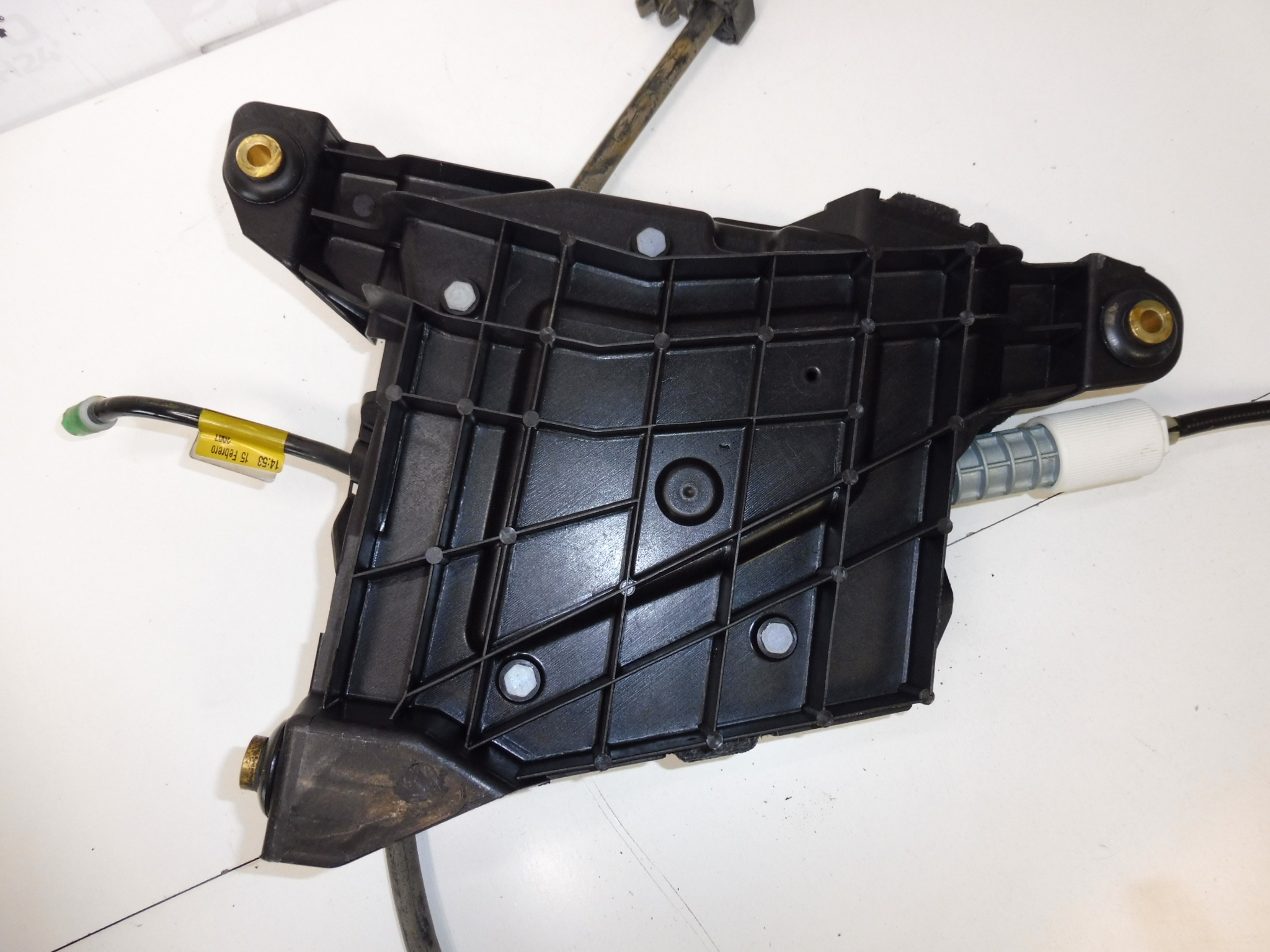

Mechanizmus elektrickej ručnej brzdy pre vozidlá Citroën C4 Picasso a Grand. Testované funkčné. Do roku 2013.
Elektronický mechanizmus ručnej brzdy (EPB) určený pre Citroën C4 Picasso / Grand Picasso. Ide o komponent, ktorý priamo ovláda upevňovacie prvky zadných bŕzd pri aktivácii elektrickej ručnej brzdy. Produktové čísla a označenia sú často používané pri vyhľadávaní (napr. 0204080070, 9681131680, 470207, 470220), preto je vhodné zadávať kódy pri hľadaní dielu. Popis a kompatibilita sú orientačné podľa dostupných údajov; diel sa často montuje pri poruchách motorčeka, prevodovky alebo pri vniknutí vlhkosti do jednotky.
Vlastnosti a funkcia
Elektronická ručná brzda zabezpečuje automatické dotaženie zadných bŕzd bez mechanickej páky. Mechanizmus obsahuje elektrický motor a prevodový ústrojenstvo, ktoré prenáša silu na brzdové komponenty. Systém spolupracuje s ABS/ESP riadením vozidla, pričom pri výmene je potrebná následná adaptácia/kalibrácia, aby EPB korektne komunikovala s elektronikou vozidla.
Technické informácie
- Výrobca: Stellantis (Citroën/Peugeot)
- Model: Citroën C4 Picasso, Citroën Grand C4 Picasso (do roku 2013)
- Kódy produktov: 0204080070, 9681131680
- Ďalšie čísla: 470207, 470220, 204080070
Výmena a montáž
Pri demontáži a montáži postupujte opatrne a podľa bežných bezpečnostných pravidiel. Všeobecný postup:
- Odpojte záporný pól batérie pred začiatkom práce.
- Uvoľnite elektrickú ručnú brzdu (ak je to možné cez servisný režim), upevnite vozidlo na zdviháku alebo stojanoch.
- Demontujte kryty a stredový panel, aby ste získali prístup k mechanizmu a konektorom.
- Odpojte elektrický konektor a uvoľnite upevňovacie skrutky mechanizmu.
- Vyberte mechanizmus, namontujte nový diel späť v opačnom poradí a zabezpečte správne utiahnutie upevnení.
- Po pripojení batérie vykonajte kalibráciu/adaptáciu EPB pomocou diagnostického nástroja podporujúceho EPB (napr. DiagBox alebo iný kompatibilný servisný prístroj).
Odporúčania k montáži
- Pred montážou skontrolujte stav brzdových komponentov (brzdové doštičky, kotúče, vedenia), pri potrebe ich nahraďte.
- Dbajte na čistotu a suchosť elektrických konektorov; kontakty ošetrite vhodným kontaktným prostriedkom.
- Po výmene vždy vykonajte funkčný test a kalibráciu EPB cez diagnostiku, aby nedochádzalo k chybám v komunikácii s ABS/ESP.
- Ak nie sú k dispozícii servisné pomôcky, prácu odporúčame realizovať v dielni so skúsenosťami s EPB systémami.
Dôvod, prečo sa diel najčastejšie pokazí
- Opotrebovanie motorčeka alebo prevodového ústrojenstva v dôsledku častého používania.
- Vniknutie vlhkosti alebo korózia, ktorá poškodí elektrické súčiastky alebo mechanické časti.
- Poruchy elektrických konektorov alebo vodičov vedúce k prerušeniu napájania.
- Mechanické zablokovanie brzdového mechanizmu (zaseknuté brzdiče alebo zanesené vedenia).
Kompatibilita a poznámky
Diel je určený pre vozidlá Citroën C4 Picasso a Grand Picasso vyrobené do roku 2013. Pri hľadaní je často výhodné použiť výrobné kódy uvedené v technických informáciách (napr. 0204080070, 9681131680, 470207, 470220).
