Popis

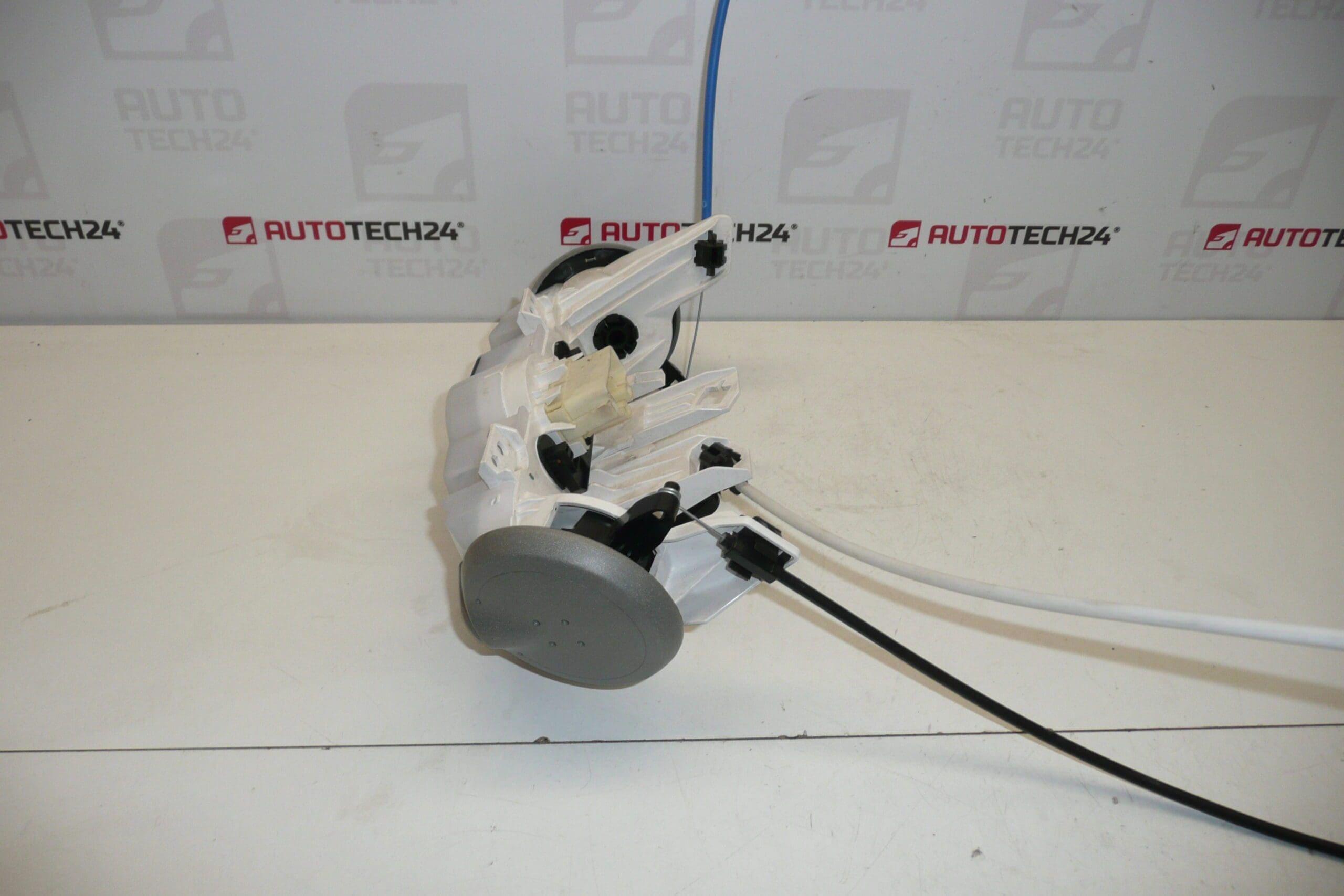

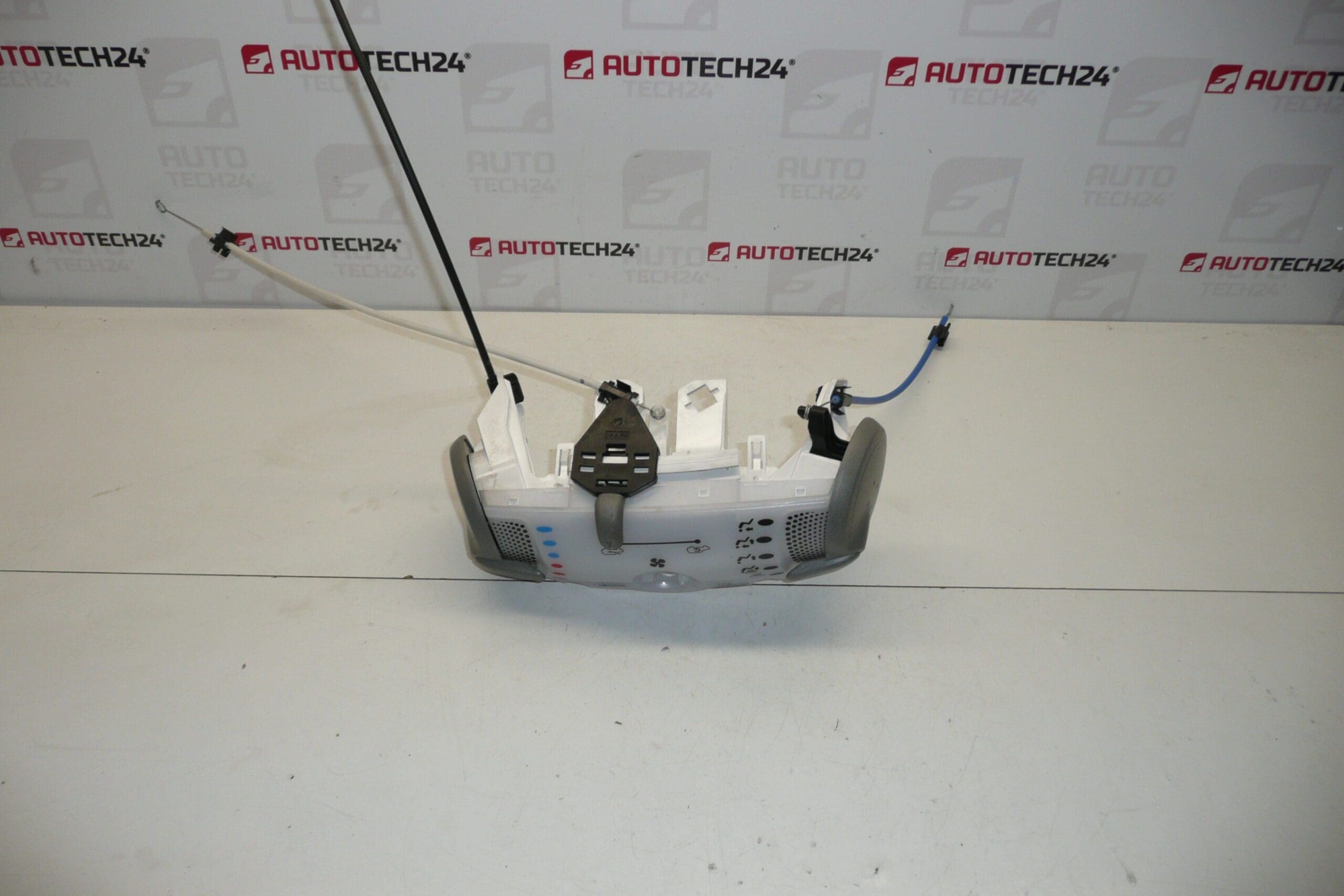

Ovládanie kúrenia a manuálnej klimatizácie pre vozidlá CITROEN C1 a PEUGEOT 107 do roku 2014
S ovládacími tiahlami
Popis dielu
Použitý ovládač kúrenia a manuálnej klimatizácie Citroën C1 / Peugeot 107 je určený na nastavovanie kúrenia a klimatizácie v kabíne. Je vhodnou voľbou pri výmene poškodeného ovládacieho panelu, napríklad ak sú jeho ovládacie prvky mechanicky opotrebované alebo poškodené. Pre vyhľadanie dielu je dôležité najmä označenie 55900-0H040.
Súčasťou sú ovládacie tiahla, ktoré prenášajú pohyb ovládačov na príslušné mechanizmy. Pred výmenou je vhodné rozlíšiť závadu samotného panelu od stuhnutého tiahla alebo nadväzujúceho mechanizmu – ich nadmerný odpor môže poškodiť aj náhradný ovládač.
Technické informácie
- Výrobca: neuvedené
- Model: Citroën C1, Peugeot 107
- Časové určenie podľa podkladov: do roku 2014
- Typ dielu: ovládanie kúrenia a manuálna klimatizácia
- Súčasť dodávky podľa podkladov: ovládacie tiahla
- Stav: použitý diel
- Hlavné označenie: 55900-0H040
- Ďalšie čísla: 6452P6, 6451SG, 6451SJ, 6451SH
Kódy produktov
Kódy produktov: 55900-0H040, 6452P6, 6451SG, 6451SJ, 6451SH.
Pri výbere porovnajte označenie pôvodného dielu, prevedenie panelu, uchytenie, pripojenie a zakončenie tiahel. Uvedené čísla pochádzajú z podkladov k produktu; samy osebe nepotvrdzujú vzájomnú zameniteľnosť všetkých prevedení.
Odporúčania na montáž
Všeobecne pre tento typ dielu platí nasledujúci postup. Presný spôsob sprístupnenia panelu, odpojenie tiahel a prípadného nastavenia závisí od konkrétneho modelu a prevedenia vozidla. Riaďte sa servisným postupom výrobcu.
1) Pred montážou
- Porovnajte čísla dielov, rozloženie ovládačov, upevňovacie body a prípadné elektrické konektory so starým kusom.
- Skontrolujte počet, dĺžku, vedenie a zakončenie tiahel vrátane uchytenia ich obalov.
- Prezrite plastové držiaky, západky a ovládacie prvky. Hľadajte praskliny, deformácie alebo uvoľnené časti.
- Jemne overte chod ovládačov a tiahel. Neprekonávajte odpor silou a ovládače nepretáčajte za dorazy.
- Preverte voľný pohyb nadväzujúcich mechanizmov, aby príčina pôvodnej závady nepoškodila náhradný panel.
2) Potrebné náradie a materiál
Obvykle postačia vhodné skrutkovače alebo bity podľa použitých spojov, plastové demontážne páky na obloženie, svietidlo a pomôcky na označenie pripojenia. Pripravte si tiež nádobku na spojovací materiál a telefón na zaznamenanie pôvodného vedenia tiahel. Presný výber náradia prispôsobte prevedeniu vozidla.
3) Postup montáže krok za krokom
- Zaistite vozidlo proti pohybu, vypnite zapaľovanie a pred rozpájaním elektrických pripojení odpojte batériu podľa postupu výrobcu.
- Šetrne uvoľnite potrebné kryty a obloženie podľa servisného postupu. Na plastové západky nepôsobte nadmernou silou.
- Vyfotografujte polohu pôvodného panelu, vedenie tiahel, ich upevnenie a prípadné elektrické pripojenia.
- Uvoľnite upevnenie panelu a povytiahnite ho iba natoľko, aby nedošlo k napnutiu tiahel alebo kabeláže.
- Označte jednotlivé pripojenia. Prípadné elektrické konektory odpojte po uvoľnení poistiek, nie ťahom za vodiče.
- Uvoľnite príchytky a koncovky tiahel v poradí predpísanom výrobcom. Zaznamenajte polohu ovládačov a nadväzujúcich mechanizmov.
- Vyberte pôvodný diel a znovu porovnajte jeho prevedenie s náhradným panelom vrátane tiahel a upevňovacích bodov.
- Uložte tiahla do zodpovedajúceho vedenia bez ostrých ohybov a priškripnutiu. Usaďte ich obaly aj koncovky do správnych úchytov; prípadné nastavenie vykonajte podľa servisného postupu.
- Pripojte elektrické konektory, ak sú súčasťou prevedenia. Skontrolujte ich zaistenie a voľné uloženie kabeláže.
- Pred konečným upevnením jemne vyskúšajte mechanický chod ovládačov v celom rozsahu. Pri nezvyklom odpore pohyb zastavte a skontrolujte vedenie a uchytenie tiahel.
- Upevnite panel, vráťte kryty a obloženie a pripojte batériu podľa postupu výrobcu. Následne vykonajte kontrolu funkcií.
4) Kontroly po montáži a overení funkcie
- Overte plynulý chod ovládačov bez zasekávania a samovoľného vrátenia.
- Vyskúšajte zmenu nastavenia teploty, rozvodu vzduchu a ďalšie funkcie podľa skutočného prevedenia panela.
- Funkciu kúrenia a klimatizácie posudzovajte za podmienok, ktoré ich činnosť umožňujú. Nedostatočné kúrenie či chladenie nemusí byť spôsobené ovládačom.
- Skontrolujte pevné usadenie panelu a obloženia. Prípadnú krátku skúšobnú jazdu vykonajte až po kompletnom zostavení a overení základných funkcií na mieste.
5) Najčastejšie chyby pri montáži a ako im predísť
- Zámena ťahadiel: pred demontážou ich označte a zdokumentujte ich pôvodné zapojenie.
- Nedostatočne zaistený obal tiahla: overte usadenie všetkých príchytiek, inak sa pohyb ovládača nemusí správne prenášať.
- Škrípnutie alebo ostré ohnutie tiahla: dodržte pôvodné vedenie a skontrolujte ich pred nasadením krytov.
- Nesprávne zladenie polôh ovládača a mechanizmu: dodržte postup nastavenia výrobcu, aby ovládanie dosiahlo celý pracovný rozsah.
- Prekonávanie odporu silou: najskôr odstráňte príčinu zatuhnutia; silové otáčanie môže poškodiť plastové časti aj tiahla.
Dôvody, prečo dochádza k zničeniu dielu
U ovládačov kúrenia a manuálnej klimatizácie s tiahlami bývajú všeobecnými príčinami poškodenia najmä:
- Opotrebenie ovládacích mechanizmov pri dlhodobom používaní.
- Starnutie plastov a ich namáhanie zmenami teplôt v interiéri.
- Zvýšený odpor tiahel alebo nadväzujúcich mechanizmov, ktorý preťažuje ovládače a úchyty.
- Násilné ovládanie cez dorazy alebo pri zaseknutom mechanizme.
- Nešetrná demontáž alebo nesprávna montáž, napríklad ulomenie príchytiek alebo chybné vedenie tiahel.
- Vniknutie nečistôt či tekutín, ktoré môže zhoršiť mechanický chod a poškodiť prípadné elektrické kontakty.
