Popis

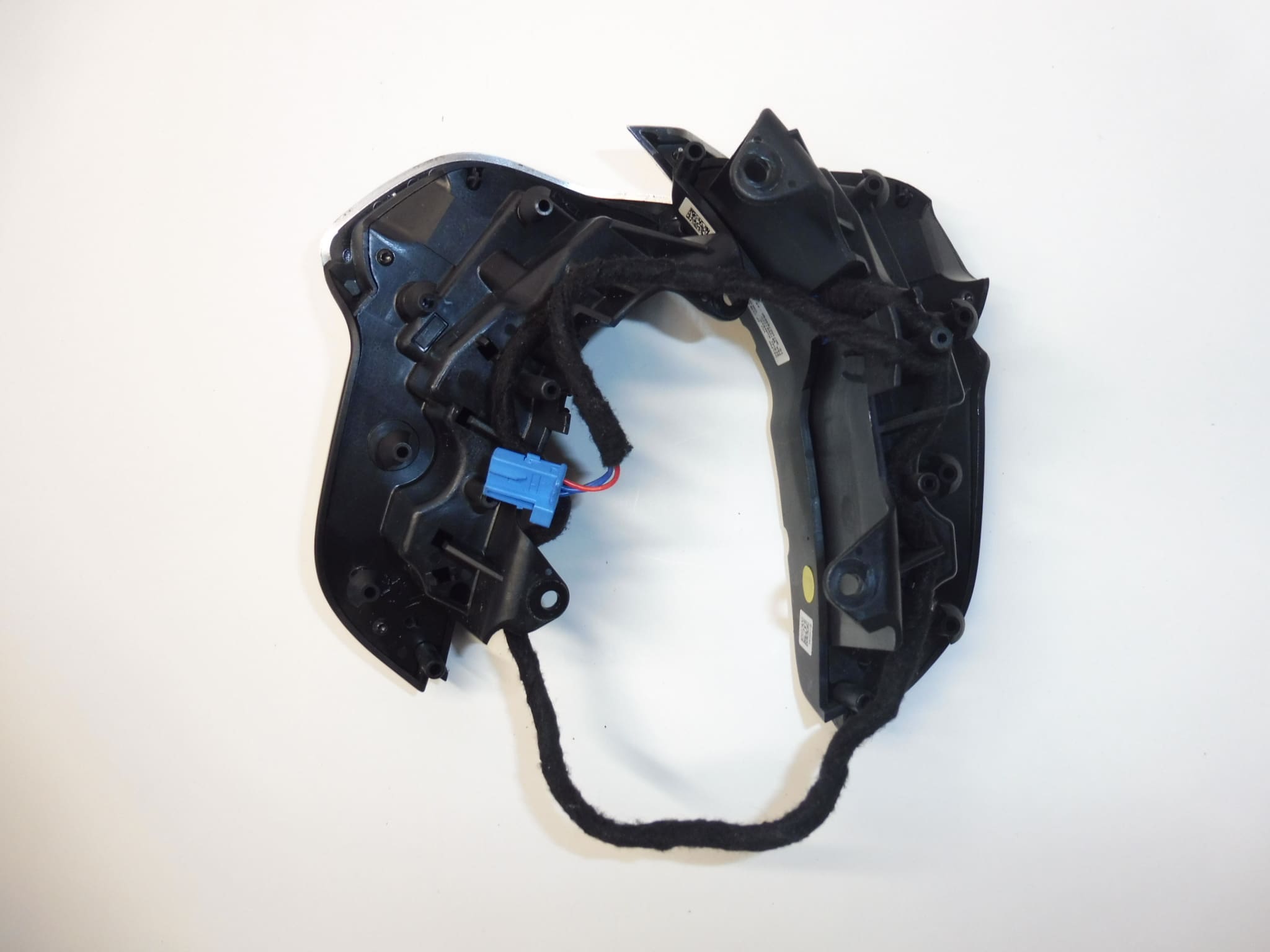

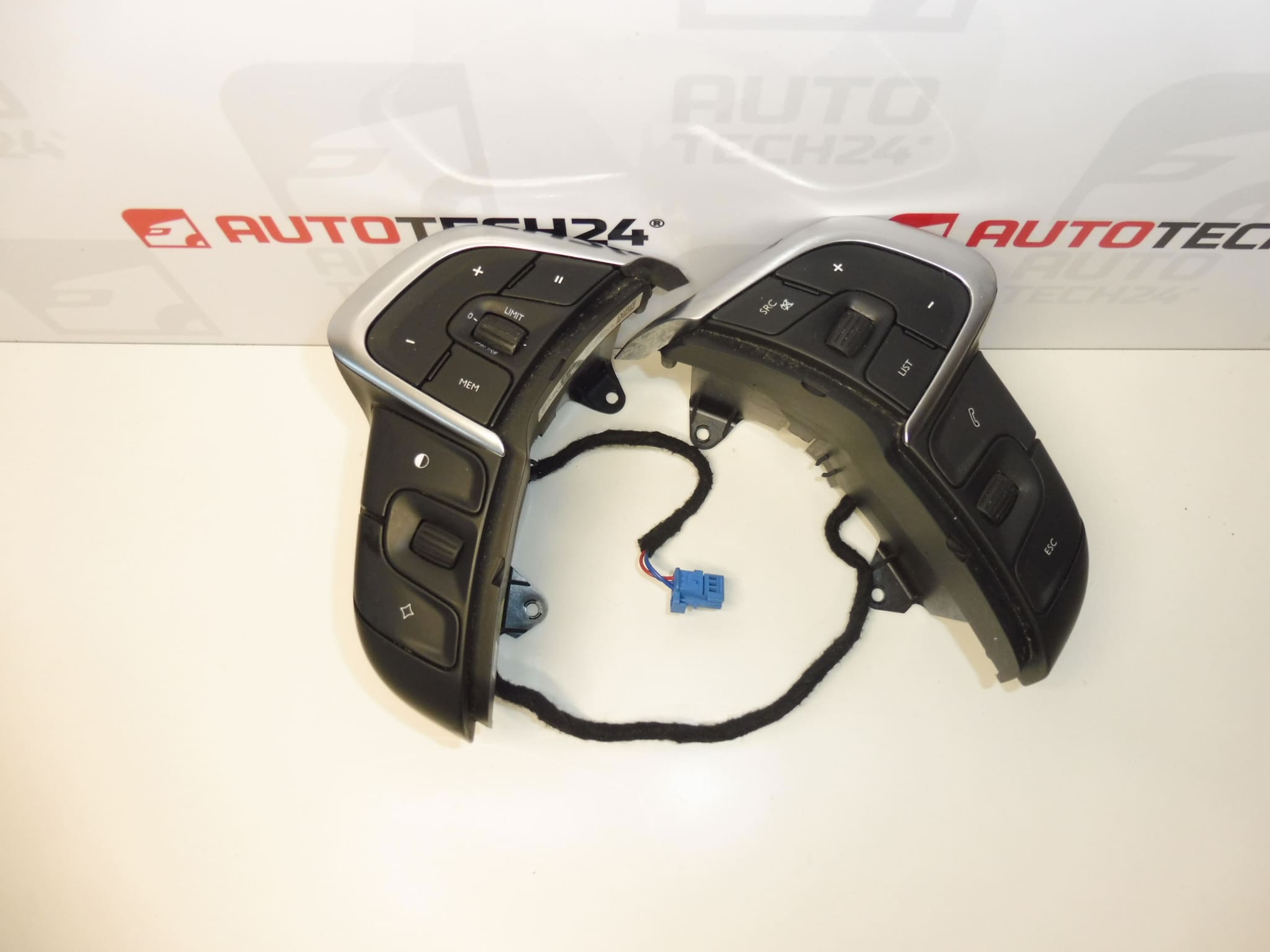

Integrovaný modul prepínačov volantu pre vozidlá Citreon C4 II a DS4
Farba HZD – ČIERNA MISTRAL
Popis dielu
Použité ovládanie volantu pre Citroen C4 II a DS4 je integrovaný modul prepínačov určený na nahradenie poškodeného alebo nefunkčného ovládania. Umožňuje obsluhu funkcií priradených prepínačom na volante; ich konkrétny rozsah závisí od prevedenia a výbavy vozidla.
Diel je uvedený pod číslami 96720514ZD a 98094655ZD a vo farebnom prevedení HZD – ČIERNA MISTRAL. Pri výbere porovnajte označenie pôvodného modulu, rozmiestnenie a symboly prepínačov, konektory aj upevňovacie prvky. Použitý modul je praktickou možnosťou opravy, pokiaľ závada spočíva práve v ovládaní volantu.
Technické informácie
- Výrobca: neuvedené; v podkladoch je uvedené označenie Stellantis CITROEN PEUGEOT.
- Model: Citroen C4 II, DS4.
- Typ dielu: integrovaný modul prepínačov volantu.
- Prevedenie: použitý autodiel.
- Farba: HZD – ČIERNA MISTRAL.
- Kategória: interiér, volanty.
- Ďalšie čísla: neuvedené.
Kódy produktov
- Kódy produktov: 96720514ZD, 98094655ZD.
- Modely podľa štítkov: Citroen C4 II, DS4.
Produktové čísla uľahčujú vyhľadanie dielu. Podklady uvádzajú oba kódy, ale nepopisujú ich vzájomnú zámennosť pre jednotlivé prevedenia vozňov.
Odporúčania na montáž
Všeobecne pre tento typ dielu platí nasledujúci postup. Presný spôsob sprístupnenia modulu, odistenie konektorov a upevnenie závisí od konkrétneho modelu a prevedenia volantu. Práca môže zasahovať do blízkosti airbagu; pokiaľ jeho demontáž vyžaduje servisný postup, zverte tento úkon osobe so zodpovedajúcou kvalifikáciou.
1) Pred montážou
- Overte, že príčinou problémov je modul prepínačov, nie kabeláž, konektor alebo iná časť ovládacieho systému.
- Porovnajte produktové označenie, tvar modulu, symboly a rozmiestnenie tlačidiel, konektory a uchytenie s pôvodným kusom.
- Prezrite použitý diel: skontrolujte praskliny, poškodenie západiek, stav kontaktov a prípadné známky vlhkosti.
- Jemne vyskúšajte mechanický chod prepínačov. Nemali by sa zasekávať ani vyžadovať násilné stlačenie.
- Pripravte si servisný postup pre konkrétne vozidlo, najmä pravidlá odpojenia batérie a bezpečnej práce v okolí airbagu.
2) Potrebné náradie a materiál
- Ručné náradie a skrutkovacie nástavce zodpovedajúce použitým spojom.
- Plastové demontážne pomôcky na šetrné uvoľnenie krytov.
- Svietidlo, čistá utierka a nádoba na odložené spojovacie prvky.
- Podľa potreby prostriedok vhodný na elektrické kontakty a diagnostické vybavenie pre dané vozidlo.
3) Postup montáže krok za krokom
- Vozidlo bezpečne odstavte, zaistite proti pohybu a vypnite zapaľovanie.
- Dodržte postup výrobcu pre uvedenie elektroniky do pokojového stavu, odpojenie batérie a predpísanú čakaciu dobu pred prácou v okolí airbagu.
- Podľa servisného postupu sprístupnite modul. Kryty neuvoľňujte silou; najprv zistite spôsob ich zaistenia.
- Ak prístup vyžaduje zásah do airbagového systému, pokračujte iba s potrebnou kvalifikáciou a podľa pokynov výrobcu. Na konektoroch airbagu nevykonávajte improvizované elektrické merania.
- Pred rozpojením si zaznamenajte vedenie kabeláže a polohu konektorov, napríklad fotografií.
- Uvoľnite upevnenie pôvodného modulu, odistite príslušné konektory a odpojte ich za ich telo, nie ťahom za vodiče.
- Vyberte pôvodný modul a skontrolujte prístupnú kabeláž, kontakty a dosadacie plochy. Zistené poškodenie najskôr odstráňte.
- Znovu porovnajte oba moduly. Ak sa líšia konektory, uchytenie alebo usporiadanie ovládačov, montáž neprispôsobujte násilím ani úpravou kabeláže.
- Pripojte zodpovedajúce konektory, skontrolujte ich zaistenie a usaďte náhradný modul bez pnutia. Kabeláž veďte tak, aby nebola priškripnutá.
- Zaistite modul predpísaným spôsobom a vráťte demontované časti podľa servisného postupu. Plastové úchyty nepreťažujte.
- Po úplnom zostavení pripojte batériu podľa pokynov výrobcu a vykonajte kontrolu funkcie.
4) Kontroly po montáži a skúšobnej jazde/overení funkcie
- Najprv na stojacom vozidle vyskúšajte jednotlivé prepínače a zodpovedajúce reakcie ovládaných funkcií.
- Skontrolujte, či tlačidlá majú voľný chod, kryty správne dosadajú a žiadna časť nie je uvoľnená.
- Overte, či sa po zásahu neobjavuje neobvyklé výstražné hlásenie, najmä súvisiace s airbagom. Prípadnú závadu najskôr diagnostikujte.
- Krátku skúšobnú jazdu vykonajte až po úspešnej kontrole na mieste. Funkcie dostupné len za jazdy overujte bezpečne, bez odvádzania pozornosti od riadenia.
5) Najčastejšie chyby pri montáži a ako im predísť
- Výber iba podľa vzhľadu: porovnajte aj označenia, konektory, uchytenie a prevedenie prepínačov.
- Ulomenie západiek: pred páčením zistite smer a spôsob ich odistenia.
- Vytrhnutie vodičov alebo nedocvaknutý konektor: konektory držte za telo a po zapojení overte ich zaistenie.
- Škrípnutie kabeláže: zachovajte pôvodné vedenie a pred zakrytovaním ho skontrolujte.
- Výmena bez zistenia príčiny poruchy: poškodené vedenie či kontakty môžu spôsobovať rovnaké prejavy ako chybný modul.
- Nedodržanie bezpečnostného postupu: pri práci v okolí airbagu neimprovizujte a rešpektujte pokyny výrobcu.
Dôvody, prečo dochádza k zničeniu dielu
Pri moduloch prepínačov volantu sa všeobecne môžu objaviť nasledujúce príčiny poškodenia. Nejde o popis zisteného stavu ponúkaného kusu.
- Opotrebenie pri používaní: opakované stláčanie môže postupne zhoršiť mechanický chod a spoľahlivosť kontaktov.
- Nečistoty a vlhkosť: prach, mastnota alebo zatečený čistiaci prostriedok môžu viesť k zasekávaniu tlačidiel či narušeniu elektrického kontaktu.
- Hrubé zaobchádzanie: nadmerný tlak alebo náraz môže poškodiť ovládače, kryt alebo upevňovacie prvky.
- Nešetrná demontáž: násilné páčenie a ťahanie za kabeláž môžu poškodiť západky, konektory alebo vodiče.
- Starnutie materiálov: dlhodobé teplotné namáhanie môže prispieť ku krehnutiu plastových častí.
