Riadiaca jednotka IAW 48P2.77 9646570280 9645989480 1938NH

Popis

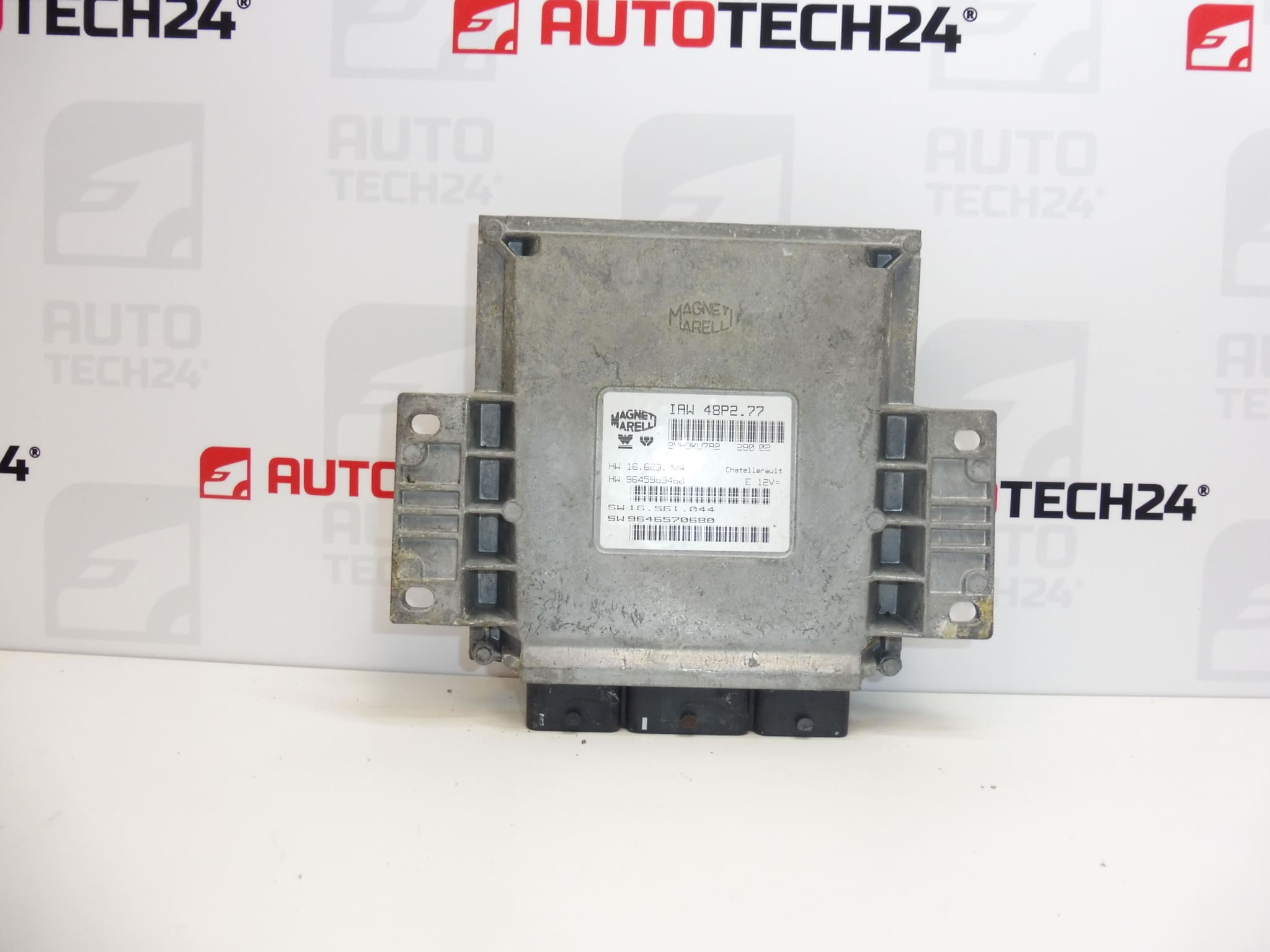

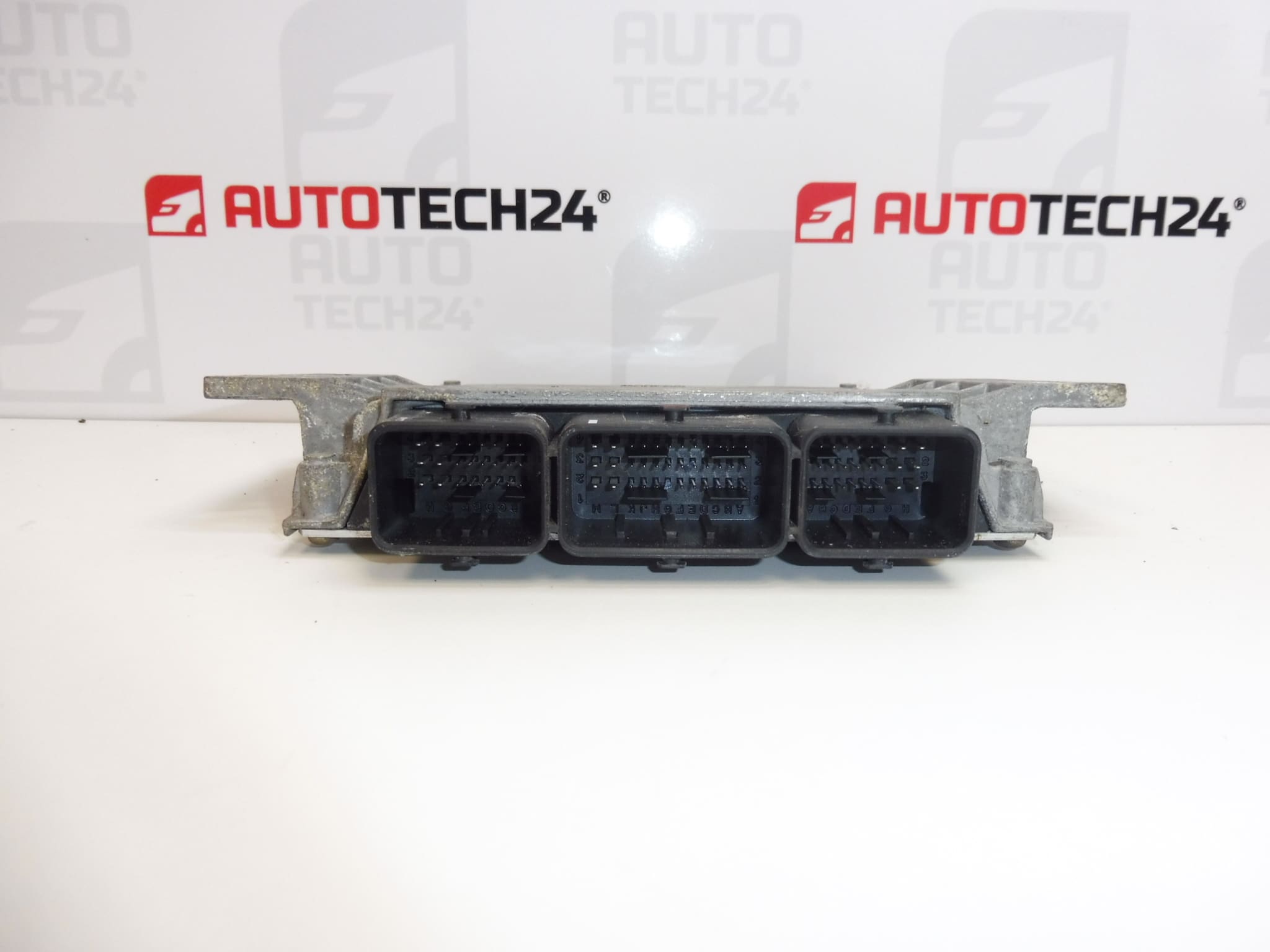

Riadiaca jednotka MAGNETI MARELLI IAW 48P2.77
Z vozidla PEUGEOT 206 1.1i

Popis dielu

Použitá riadiaca jednotka vstrekovania MAGNETI MARELLI IAW 48P2.77 pochádza z vozidla Peugeot 206 1.1i. Tento typ jednotky spracováva údaje zo snímačov a riadi vstrekovanie paliva a súvisiace funkcie motora. Pri výmene je dôležité správne vyhotovenie jednotky aj jej elektronické prispôsobenie vozidlu.

Pri výbere náhradného dielu porovnajte označenie IAW 48P2.77 a čísla 9646570280, 9645989480 a 1938NH s pôvodnou jednotkou. Uvedený pôvod dielu sám osebe nepotvrdzuje vhodnosť pre všetky vozidlá Peugeot 206. Ide o riešenie opravy s využitím použitého dielu; pred výmenou je vhodné diagnostikou potvrdiť, že poruchu skutočne spôsobuje jednotka, nie napájanie alebo kabeláž.

Technické informácie

• Výrobca: MAGNETI MARELLI
• Model: Peugeot 206
• Typ jednotky: IAW 48P2.77
• Kategória dielu: riadiaca jednotka vstrekovania
• Pôvod dielu: PEUGEOT 206 1.1i
• Stav: použitý diel
• Ďalšie čísla: 9646570280, 9645989480, 1938NH
• Ďalšie označenie v podkladoch: NFP

Kódy produktov

• Kódy produktov: 9646570280, 9645989480, 1938NH
• Označenie jednotky: IAW 48P2.77
• Model: Peugeot 206

Odporúčania k montáži

Nasledujúci postup je všeobecný pre výmenu riadiacej jednotky vstrekovania. Presné kroky demontáže, odpojenia napájania a uvedenia do prevádzky sa riadia konkrétnym vyhotovením vozidla a servisnými pokynmi výrobcu. Samotné pripojenie použitej jednotky nemusí umožniť naštartovanie motora.

1) Pred montážou

• Porovnajte typové označenie, produktové čísla, konektory a uchytenie so starou jednotkou. Potrebnú zhodu hardvéru a softvéru posúďte podľa servisných údajov.
• Prezrite puzdro, kontakty a zámky konektorov. Pozornosť venujte korózii, vlhkosti, deformovaným pinom a známkam prehriatia.
• Preverte napájanie, ukostrenie a kabeláž vozidla. Neodstránená porucha v obvode môže poškodiť aj náhradnú jednotku.
• Vopred zvoľte spôsob prenosu dát alebo inicializácie. Ak je to možné, uložte diagnostické údaje a zálohu dát pôvodnej jednotky.

2) Potrebné náradie a materiál

• Bežné ručné náradie zodpovedajúce použitým spojom a pomôcky na šetrné uvoľnenie konektorov.
• Multimeter a diagnostické vybavenie vhodné pre dané vozidlo.
• Vybavenie na zálohovanie, klonovanie alebo inicializáciu jednotky podľa zvolenej metódy.
• Čisté, suché pracovisko a vhodná ochrana elektroniky pred elektrostatickým výbojom.

3) Postup montáže krok za krokom

1. Vykonajte vstupnú diagnostiku a zaznamenajte prejavy poruchy aj dostupné údaje pôvodnej jednotky.
2. Potvrďte vhodnosť náhradnej jednotky porovnaním označenia a servisných údajov. Zvoľte postup jej uvedenia do prevádzky.
3. Vypnite zapaľovanie, nechajte elektronické systémy prejsť do pokojového stavu podľa pokynov výrobcu a odpojte batériu predpísaným postupom.
4. Sprístupnite jednotku podľa servisného postupu konkrétneho vozidla. Pred rozpojením si zaznamenajte vedenie kabeláže a zapojenie konektorov.
5. Odistite konektory bez násilia. Neťahajte za vodiče a chráňte kontakty pred nečistotami a vlhkosťou.
6. Uvoľnite uchytenie a vyberte pôvodnú jednotku. Skontrolujte okolitú kabeláž a odstráňte prípadnú príčinu zatekania alebo poškodenia.
7. Podľa zvolenej metódy nechajte odborne preniesť dáta alebo pripraviť náhradnú jednotku na následnú inicializáciu. Poradie programovacích úkonov závisí od použitého vybavenia.
8. Usaďte náhradnú jednotku a upevnite ju podľa pokynov výrobcu. Kabeláž nesmie byť napnutá ani pricviknutá.
9. Pripojte a úplne zaistite konektory. Skontrolujte správne dosadnutie a obnovte všetky demontované ochranné prvky.
10. Pripojte batériu predpísaným postupom. Dokončite potrebné kódovanie, prispôsobenie a diagnostickú kontrolu pred spustením motora.

4) Kontroly po montáži a overenie funkcie

Overte komunikáciu s jednotkou, správnosť konfigurácie a povolenie štartu. Po naštartovaní sledujte chod motora, kontrolky a diagnostické údaje. Ak je všetko v poriadku a vozidlo je bezpečné na prevádzku, vykonajte krátku skúšobnú jazdu a následne znova načítajte pamäť porúch. Pretrvávajúce ťažkosti riešte diagnostikou, nie opakovanou výmenou dielov naslepo.

5) Najčastejšie chyby pri montáži a ako im predísť

• Výber len podľa modelu vozidla: porovnajte aj označenie jednotky a jej technické vyhotovenie.
• Vynechanie prispôsobenia: spôsob uvedenia do prevádzky vyriešte pred samotnou výmenou.
• Manipulácia pod napätím: dodržiavajte postup výrobcu na odpojenie batérie.
• Poškodenie kontaktov: konektory nasadzujte rovno a nezaisťujte ich silou.
• Ponechanie pôvodnej príčiny poruchy: pred pripojením náhradného dielu opravte poškodenú kabeláž, napájanie či zdroj vlhkosti.

Montáž a kódovanie – dôležité

• Jednotka je použitá a je „spárovaná“ s pôvodným vozidlom (VIN/PIN/kľúče).
• Možnosti uvedenia do prevádzky:
  1. Klonovanie dát zo starej jednotky (EEPROM/Flash) – po klonovaní je jednotka plug and play.
  2. Virginizácia a následná inicializácia/telekódovanie cez DiagBox (príp. online) + prispôsobenie kľúčov.
• Odporúča sa vykonanie odborníkom so servisným vybavením PSA (DiagBox/Lexia/PP2000).
• Pred demontážou/montážou vždy odpojte batériu a dodržiavajte postup výrobcu, aby nedošlo k poškodeniu jednotky.

Dôvody, prečo dochádza k poškodeniu dielu

Vo všeobecnosti môžu riadiace jednotky vstrekovania poškodiť nasledujúce vplyvy; nejde o popis zisteného stavu tohto kusu:

• Vlhkosť a korózia po narušení ochrany jednotky alebo konektorov.
• Prepätie či nesprávna manipulácia s napájaním, napríklad pri chybnom pripojení batérie.
• Skraty v kabeláži alebo pripojených súčastiach, ktoré môžu poškodiť výstupné obvody jednotky.
• Tepelné namáhanie a vibrácie, ktoré dlhodobo zaťažujú elektronické súčiastky a spoje.
• Neodborné zásahy a prerušené programovanie, ktoré môžu poškodiť elektroniku alebo narušiť uložené dáta.
