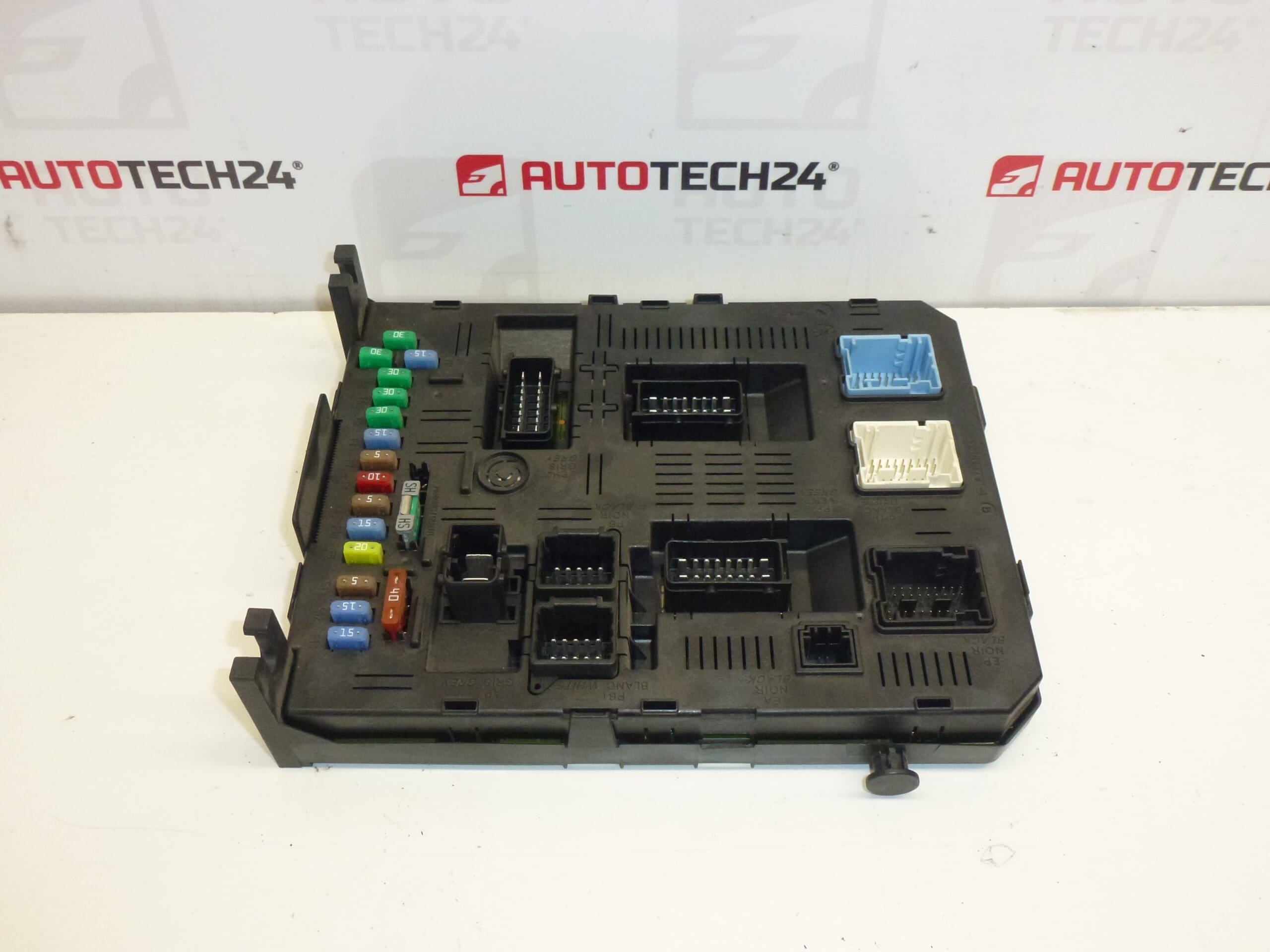

Inteligentná jednotka BSI 2004 H04-01 JOHNSON CONTROLS pre vozidlá Citroën a Peugeot
Komfortná riadiaca jednotka BSI (Body System Interface) je kľúčový modul pre ovládanie komfortných a elektronických funkcií vozidla. Táto jednotka s označením BSI 2004 H04-01 (Johnson Controls) je určená pre vozidlá skupiny Stellantis a často sa vyhľadáva podľa kódov 9660105880, 6580KH, 6580KJ alebo 1660728480. Pre automechanikov a domácich mechanikov predstavuje rýchle riešenie pri poruche centrálneho zamykania, svetiel, stieračov, komfortných obvodov alebo problémov s imobilizérom.
Technické informácie
- Výrobca: Johnson Controls
- Model: BSI 2004 H04-01
- Kódy produktov: 9660105880, 6580KH, 6580KJ, 1660728480, H04-01
- Ďalšie čísla: Možné alternatívne alebo prepojiteľné označenia podľa obdobia výroby a výbavy vozidla
Aplikácie
Bežné použitie zahŕňa modely Citroën (napr. Citroën C5 z obdobia začiatku 2000‑tych rokov) a vybrané modely Peugeot, ktoré používajú rovnaké BSI kódy. Pred montážou overte, že kódy jednotky zodpovedajú kódom, ktoré sú vo vozidle.
Ako sa diel mení
Výměna BSI sa vykonáva nasledovne: odpojte záporný pól batérie, demontujte súvisiace kryty prístrojovej dosky, uvoľnite upevňovacie skrutky BSI a opatrne vyňmite konektory. Novú jednotku nasadíte opačným postupom. Po fyzickej výmene je nutné buď skopírovať data z pôvodnej jednotky (EEPROM/Flash) alebo vykonať initializáciu/kódovanie, aby jednotka správne komunikovala s imobilizérom a ostatnými systémami vozidla. Po montáži skontrolujte všetky komfortné funkcie a spojenia konektorov.
Montáž a kódovanie – dôležité
- Jednotka je použitá a je „spárovaná“ s pôvodným vozidlom (VIN/PIN/kľúče).
- Možnosti sprevádzkovania:
- Klonovanie dát zo starej jednotky (EEPROM/Flash) – po klonovaní je jednotka plug and play.
- Virginizácia a následná inicializácia/telekódovanie cez DiagBox (príp. online) + prispôsobenie kľúčov.
- Odporúča sa vykonať odborníkom so servisným vybavením PSA (DiagBox/Lexia/PP2000).
- Pred demontážou/montážou vždy odpojte batériu a dodržujte postup výrobcu, aby nedošlo k poškodeniu jednotky.
Doporučenie k montáži
- Pred začiatkom práce odpojte záporný pól batérie a počkajte niekoľko minút, aby sa vybili kondenzátory.
- Pri manipulácii dbajte na ochranu proti ESD (statickej elektrine) a používajte nevodivé náradie, ak je to možné.
- Skontrolujte konektory a káble na koróziu alebo poškodenie, očistite kontakty pred opätovným zapojením.
- Po montáži vykonajte diagnostiku a funkčné testy všetkých komfortných obvodov (centrálne zamykanie, svetlá, stierače, diaľkové ovládanie, imobilizér).
Dôvod, prečo sa diel najčastejšie pokazí
- Vlhkosť a korózia kontaktov spôsobujú skraty alebo prerušovanie spojení.
- Napätové špičky alebo zlé napájanie môžu poškodiť elektronické obvody a regulátory.
- Starnutie súčiastok, uvoľnené alebo prasknuté spájky spôsobené vibráciami vozidla.
- Problémy s imobilizérom a nesprávnym kódovaním po výmene jednotky.
Tento popis poskytuje praktické informácie pre automechanikov a domácich opravárov na rýchle a bezpečné nahradenie BSI jednotky a jej uvedenie do prevádzky. Pri práci s BSI modulmi dbajte na správne kódovanie alebo klonovanie dát, aby bola zabezpečená plná funkčnosť vozidla.
