Popis

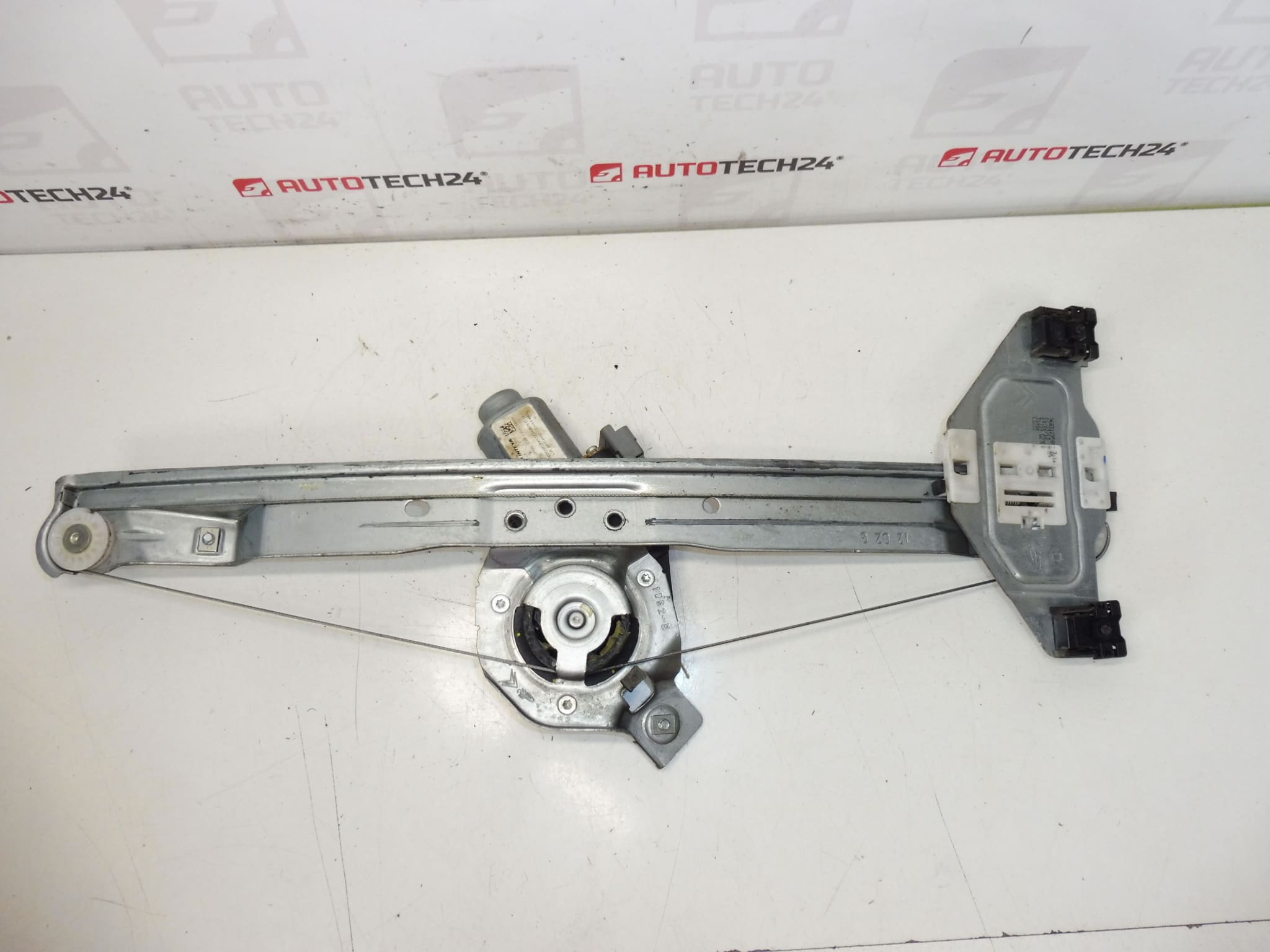

Mechanizmus elektrického sťahovania pravého predného okna pre vozidlá Citroën C3 II A51
Strana – dvere spolujazdca
Vrátane elektromotora
6PIN
Popis dielu
Tento použitý mechanizmus sťahovania okna je určený pre pravé predné okno a dodáva sa vrátane elektromotora. Ide o praktické riešenie pre opravu nefunkčného alebo zadrhávajúceho sa ovládania okna bez nutnosti zháňať jednotlivé časti samostatne.
Diel je vhodný najmä pre mechanikov aj domácich opravárov, ktorí hľadajú originálny autodiel PSA podľa čísla. Vďaka prevedeniu 6PIN je dôležité pri výmene porovnať konektor, celkové prevedenie mechanizmu a zhodu produktových kódov s existujúcim dielom vo vozidle.
- Typ dielu: mechanizmus sťahovania okna
- Umiestnenie: pravé predné dvere, strana spolujazdca
- Súčasť balenia: elektromotor
- Prevedenie konektora: 6PIN
Technické informácie
- Výrobca: Stellantis Citroën Peugeot
- Model: Citroën C3 II A51
- Ďalšie čísla: 9802617380
Kódy produktov
- Kódy produktov: 9222FQ, 9802617380
- Modely zo štítkov/podkladov: Citroën C3 II, Citroën C3 II A51
Odporúčania na montáž
Všeobecne/typicky pre tento typ dielu platí, že presný postup výmeny sa môže líšiť podľa konkrétneho prevedenia dverí a výbavy vozidla. Nižšie je uvedený praktický všeobecný postup na výmenu mechanizmu elektrického sťahovania okna s motorom.
1) Pred montážou
- Skontrolujte, či nový diel zodpovedá pôvodnému kusu prevedením, tvarom, uchytením a konektorom 6PIN.
- Porovnajte produktové kódy a orientáciu dielu pre pravú prednú stranu.
- Prezrite stav pojazdov, laniek, držiakov a konektora, či nie sú mechanicky poškodené.
- Overte, že je súčasťou aj elektromotor, ak nahrádzate kompletnú zostavu.
2) Potrebné náradie a materiál
- sada bežného ručného náradia
- skrutkovače a plastové páky na demontáž obloženia
- račňa s vhodnými nástavcami
- čistiaci prostriedok na odstránenie nečistôt
- pracovné rukavice a prípadne ochranná páska na zaistenie skla
3) Postup montáže krok za krokom
- Odpojte napájanie vozidla podľa bežnej servisnej praxe pre prácu s elektrickými dielmi.
- Demontujte vnútorné obloženie dverí tak, aby nedošlo k poškodeniu úchytov, krytiek a ovládacích prvkov.
- Opatrne sprístupnite vnútorný priestor dverí a skontrolujte vedenie kabeláže a polohu pôvodného mechanizmu.
- Zaistite sklo proti samovoľnému pohybu alebo pádu, aby pri demontáži nevzniklo poškodenie.
- Odpojte elektrický konektor motora a uvoľnite upevnenie pôvodného mechanizmu.
- Vyberte starý mechanizmus sťahovania okna z dverí s ohľadom na vedenie laniek a priestor pre manipuláciu.
- Porovnajte starý a nový diel vedľa seba, najmä uchytenie, smer montáže, konektor a prevedenie držiakov.
- Vložte nový mechanizmus na miesto a najprv ho usaďte bez násilia do správnej polohy.
- Postupne upevnite mechanizmus a pripojte elektromotor cez zodpovedajúci konektor.
- Napojte sklo do mechanizmu podľa konštrukcie pôvodného riešenia a skontrolujte voľný chod bez kríženia alebo pnutia.
- Pred kompletným zložením dverí overte, že kabeláž nikde nedrhne, nie je priškripnutá a neprekáža pohyblivým častiam.
- Po základnej kontrole namontujte späť krycie prvky a obloženie dverí.
4) Kontroly po montáži a skúšobnej jazde/overení funkcie
- Overte plynulý pohyb okna v celom rozsahu bez zadrhávania a neobvyklých zvukov.
- Skontrolujte správnu reakciu motora pri ovládaní sťahovania aj vyťahovania.
- Preverte, že okno správne dosadá a pri pohybe sa nenakláňa.
- Po zložení dverí znovu vyskúšajte funkciu, aby bolo isté, že obloženie alebo kabeláž neobmedzujú chod mechanizmu.
5) Najčastejšie chyby pri montáži + ako im predísť
- Zámena strany dielu – vždy overte, že ide o pravé predné prevedenie.
- Neporovnaný konektor – pred montážou skontrolujte zhodu 6PIN.
- Škrípnutá kabeláž – veďte káble mimo pohyblivej časti mechanizmu.
- Nedostatočné zaistenie skla pri práci – sklo si pred demontážou bezpečne fixujte.
- Násilná montáž – pokiaľ diel nesedí prirodzene, znovu skontrolujte orientáciu a uchytenie.
Dôvody, prečo dochádza k zničeniu dielu
- bežné opotrebovanie mechanizmu pri dlhodobom používaní
- poškodenie alebo únava laniek a vodiacich častí
- zvýšený odpor pri pohybe okna
- vniknutie vlhkosti a nečistôt do priestoru dverí
- preťažovanie motora pri zadrhávaní mechanizmu
- poškodenie konektora alebo elektroinštalácie
