Popis

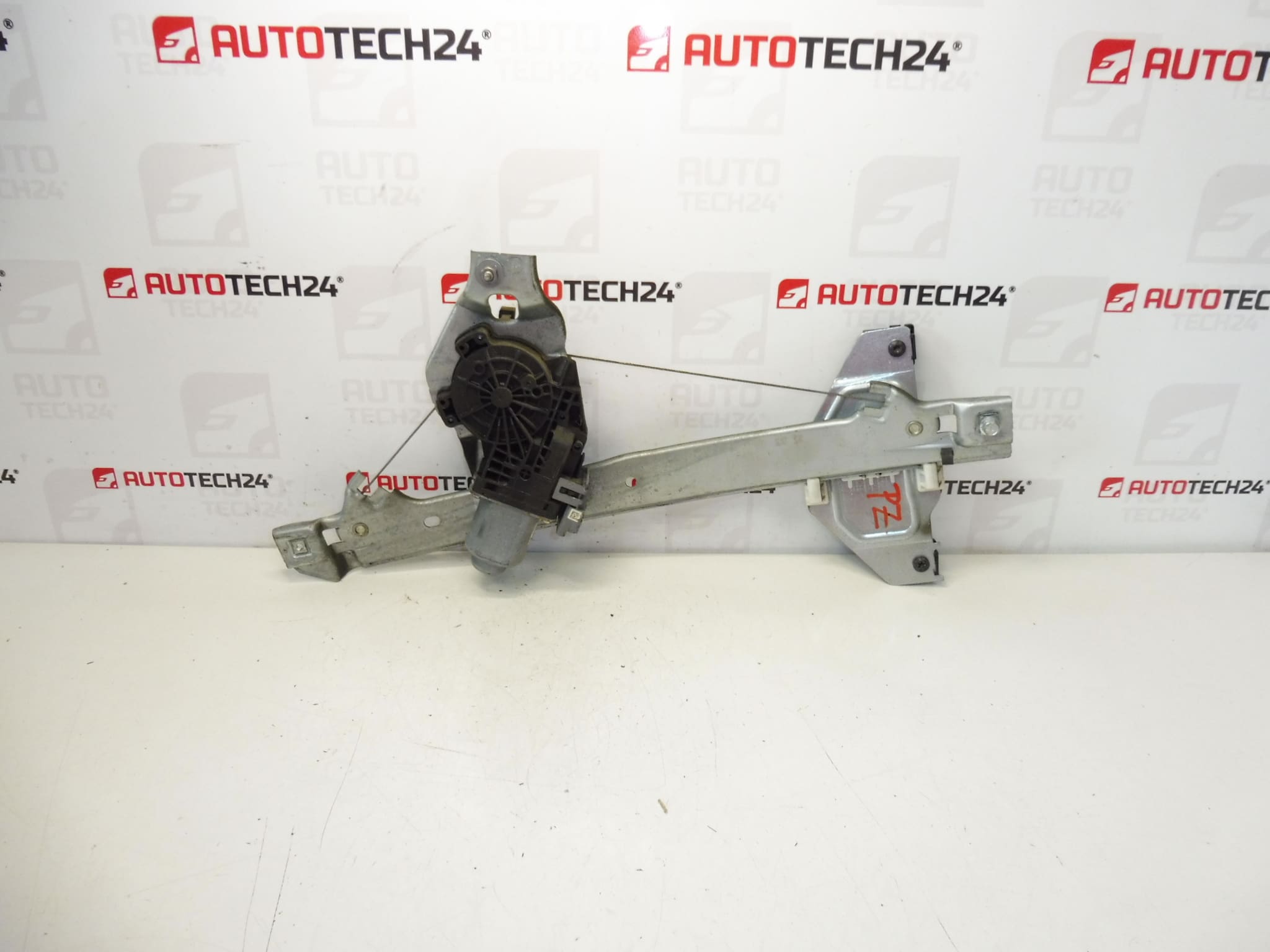

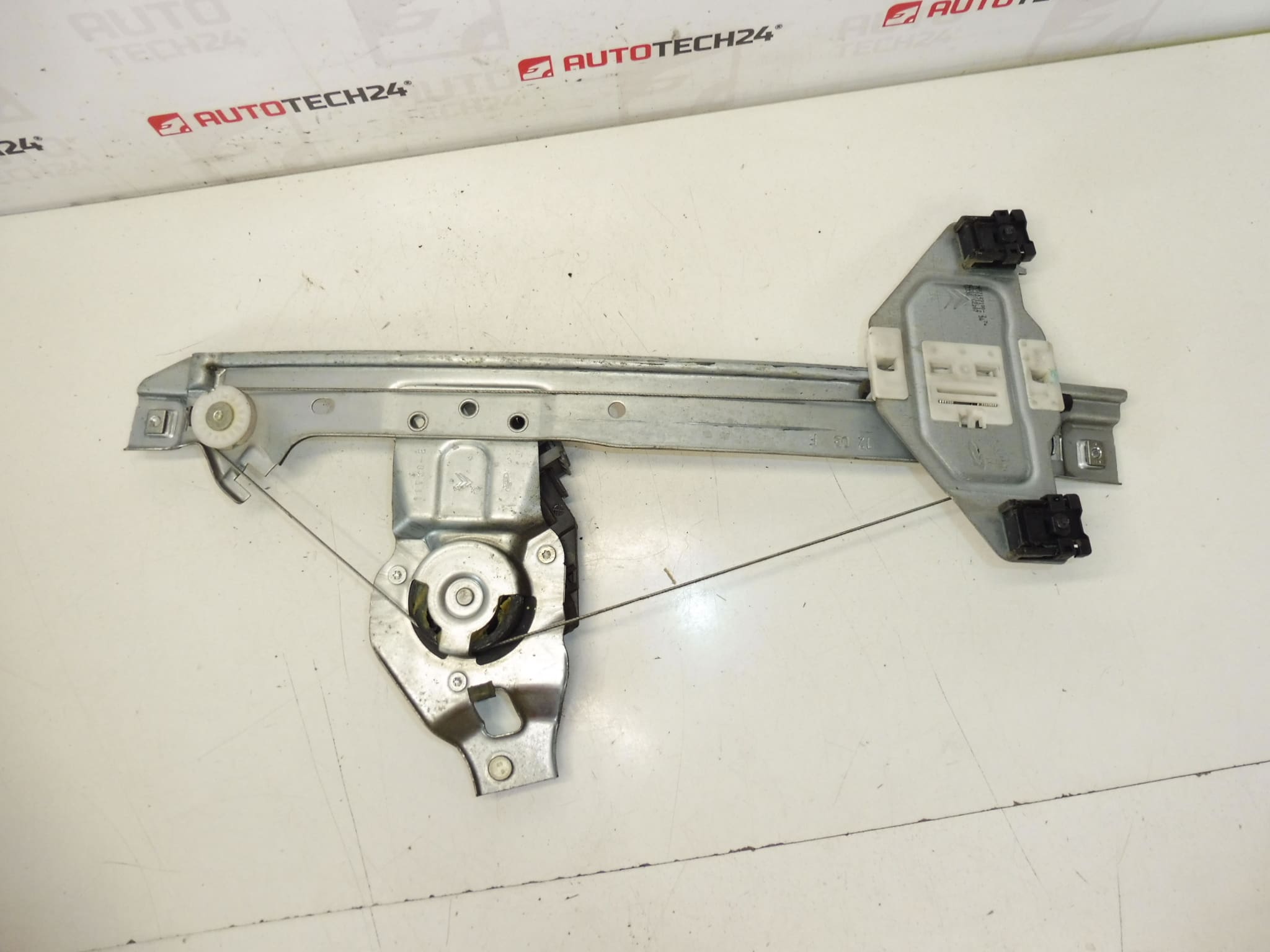

Mechanizmus elektrického sťahovania pravého zadného okna pre vozidlá Citroën C3 II A51
Strana – dvere za spolujazdcom
Vrátane elektromotora
6PIN
Popis dielu
Použitý mechanizmus sťahovania okna je určený pre pravé zadné dvere vozidla Citroën C3 II A51. Súčasťou dielu je aj elektromotor, takže ide o kompletný elektrický mechanizmus pripravený na montáž po kontrole zhody s pôvodným kusom.
Tento autodiel je vhodný na opravu nefunkčného alebo poškodeného sťahovania okna, keď sa okno nepohybuje plynule, zostáva visieť, mechanizmus preskakuje alebo motor nereaguje správne. Vďaka označeniu 6PIN je dôležité pred montážou porovnať konektor a prevedenie s existujúcim dielom vo vozidle.
Hľadaný býva tiež podľa produktových čísel, najmä 9224G3 a 9802619280.
Technické informácie
- Výrobca: Stellantis Citroën Peugeot
- Model: Citroën C3 II A51
- Ďalšie čísla: 9802619280, 6PIN
Kódy produktov
- Kódy produktov: 9224G3, 9802619280
- Modely: Citroën C3 II, Citroën C3 II A51
Odporúčania na montáž
Všeobecne platí pre mechanizmus elektrického sťahovania okna, že presný postup výmeny sa môže líšiť podľa konkrétneho prevedenia dverí a výbavy vozidla. Nižšie je praktický všeobecný postup typický pre tento typ dielu.
1) Pred montážou
- Skontrolujte, či nový použitý diel zodpovedá pôvodnému kusu tvarom, uchytením, polohou motora a prevedením konektora.
- Porovnajte najmä pravú zadnú stranu, počet pinov konektora 6PIN a celkové usporiadanie mechanizmu.
- Preverte, či nie je poškodené lanko, vodiace časti, držiaky, montážne body alebo elektrický konektor.
- Pred montážou skontrolujte aj stav skla, vodiacich líšt a kabeláže vo dverách, aby sa porucha po výmene neopakovala.
2) Potrebné náradie a materiál
- bežná sada ručného náradia
- nástroje na šetrnú demontáž výplní
- skrutkovače a gola sada
- čistiaci prostriedok na odstránenie nečistôt
- handričku alebo utierky
- pracovné rukavice
3) Postup montáže krok za krokom
- Vypnite zapaľovanie a zaistite vozidlo proti pohybu.
- Demontujte výplň pravých zadných dverí tak, aby nedošlo k poškodeniu úchytov, krytiek a elektrických konektorov.
- Opatrne odstráňte ochranné prvky zakrývajúce vnútorný priestor dverí, ak sú prítomné.
- Zaistite sklo okna v bezpečnej polohe, aby pri demontáži mechanizmu nespadlo a nepoškodilo sa.
- Odpojte elektrický konektor motora sťahovania a skontrolujte jeho stav, čistotu a prípadné známky oxidácie.
- Uvoľnite spojenie medzi sklom a mechanizmom sťahovania podľa prevedenia vozidla.
- Vyskrutkujte upevnenie pôvodného mechanizmu a celý komplet opatrne vyberte z priestoru dverí.
- Porovnajte starý a nový diel vedľa seba, najmä montážne body, vedenie mechanizmu a konektor 6PIN.
- Vložte náhradný mechanizmus do dverí, usaďte ho do správnej polohy a upevnite do pôvodných montážnych bodov.
- Pripojte elektromotor, následne spojte mechanizmus so sklom a overte, že všetko sedí bez pnutia a kríženia.
- Pred finálnym zložením dverí vyskúšajte základný pohyb okna v celom pracovnom rozsahu.
- Po overení funkcie vráťte späť ochranné prvky a namontujte výplň dverí.
4) Kontroly po montáži a skúšobné overenie funkcie
- Overte, že sa okno pohybuje plynule hore aj dole.
- Skontrolujte, či mechanizmus nevydáva neobvyklé zvuky, nepreskakuje a nezadrháva sa.
- Preverte správne dosadnutie skla a to, že sa pri pohybe nenakláňa.
- Skontrolujte, či je konektor pevne pripojený a kabeláž nie je nikde priškripnutá.
- Po zložení dverí znova vyskúšajte funkciu ovládania okna.
5) Najčastejšie chyby pri montáži + ako im predísť
- Zámena strany dielu – pred montážou vždy overte, že ide o pravý zadný mechanizmus.
- Neporovnanie konektora – skontrolujte prevedenie 6PIN ešte pred usadením dielu do dverí.
- Montáž bez kontroly vodiacich častí – znečistené alebo poškodené vedenie môže spôsobiť zlý chod aj s funkčným mechanizmom.
- Nedostatočné zaistenie skla pri demontáži – môže dôjsť k pádu skla a jeho poškodeniu.
- Priškripnutie kabeláže – pri spätnej montáži výplne dverí vždy skontrolujte vedenie káblov.
Dôvody, prečo dochádza k zničeniu dielu
- opotrebovanie mechanizmu pri dlhodobom používaní
- preťažovanie pri zadrhávaní skla vo vedení
- poškodenie laniek alebo vodiacich častí
- vniknutie vlhkosti do priestoru dverí a následná korózia či zhoršený chod
- porucha elektromotora alebo elektrického pripojenia
- nešetrná manipulácia s oknom alebo násilné dovieranie pri nesprávnej polohe skla
