Heater servo motor for CITROEN C8 and PEUGEOT 807 cars
Part description

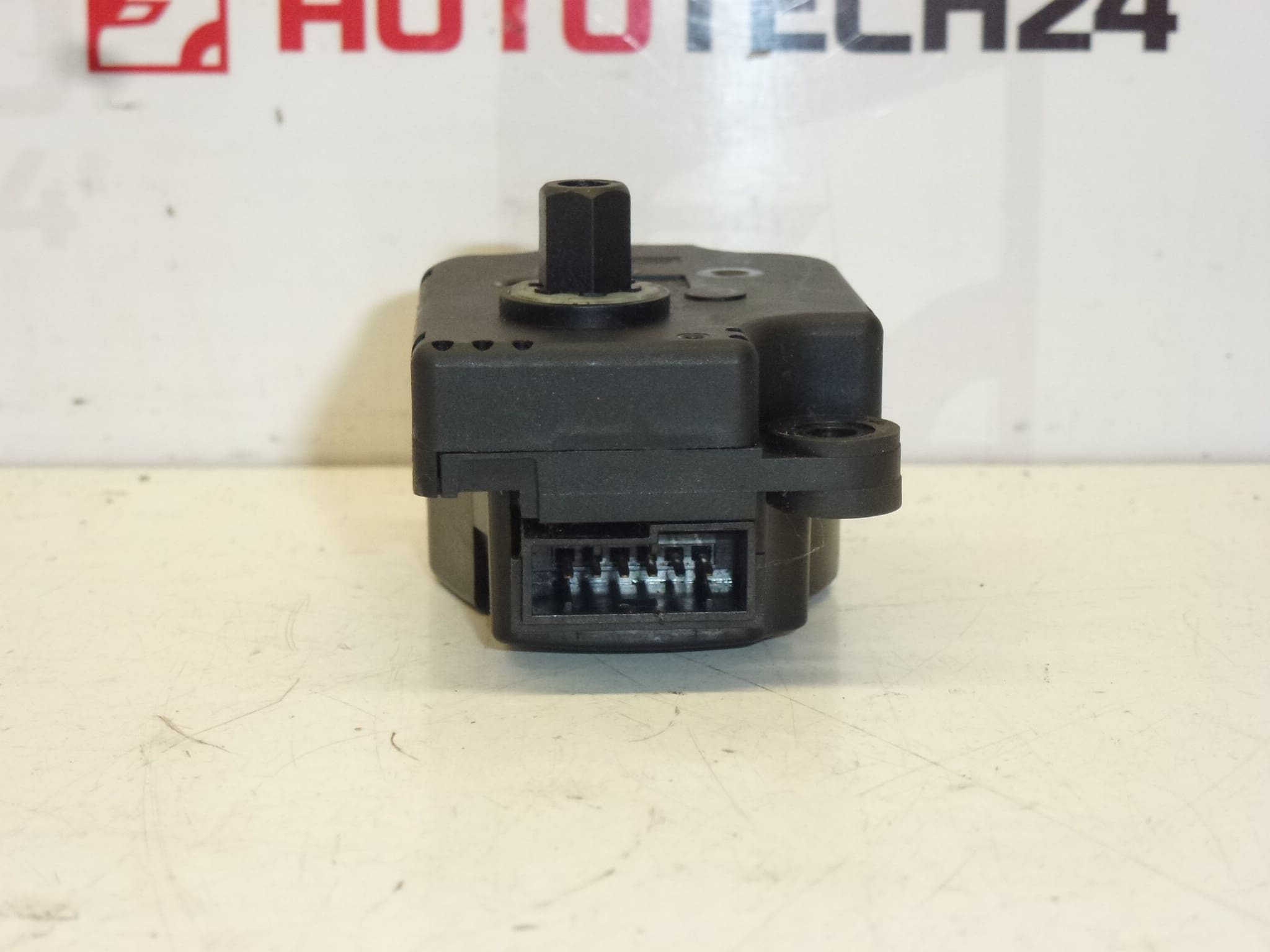

The part for sale is a DENSO heater servo motor, intended for Citroën C8 and Peugeot 807 cars. Tento typ servomotora sa používa v systéme kúrenia/klimatizácie na ovládanie klapiek (miešanie vzduchu, rozvod atď. v závislosti od výbavy auta). Ak máte čo do činenia s nefunkčnou reguláciou teploty, zlým vedením vzduchu alebo nepravidelným správaním sa kúrenia, často je príčinou servomotor.

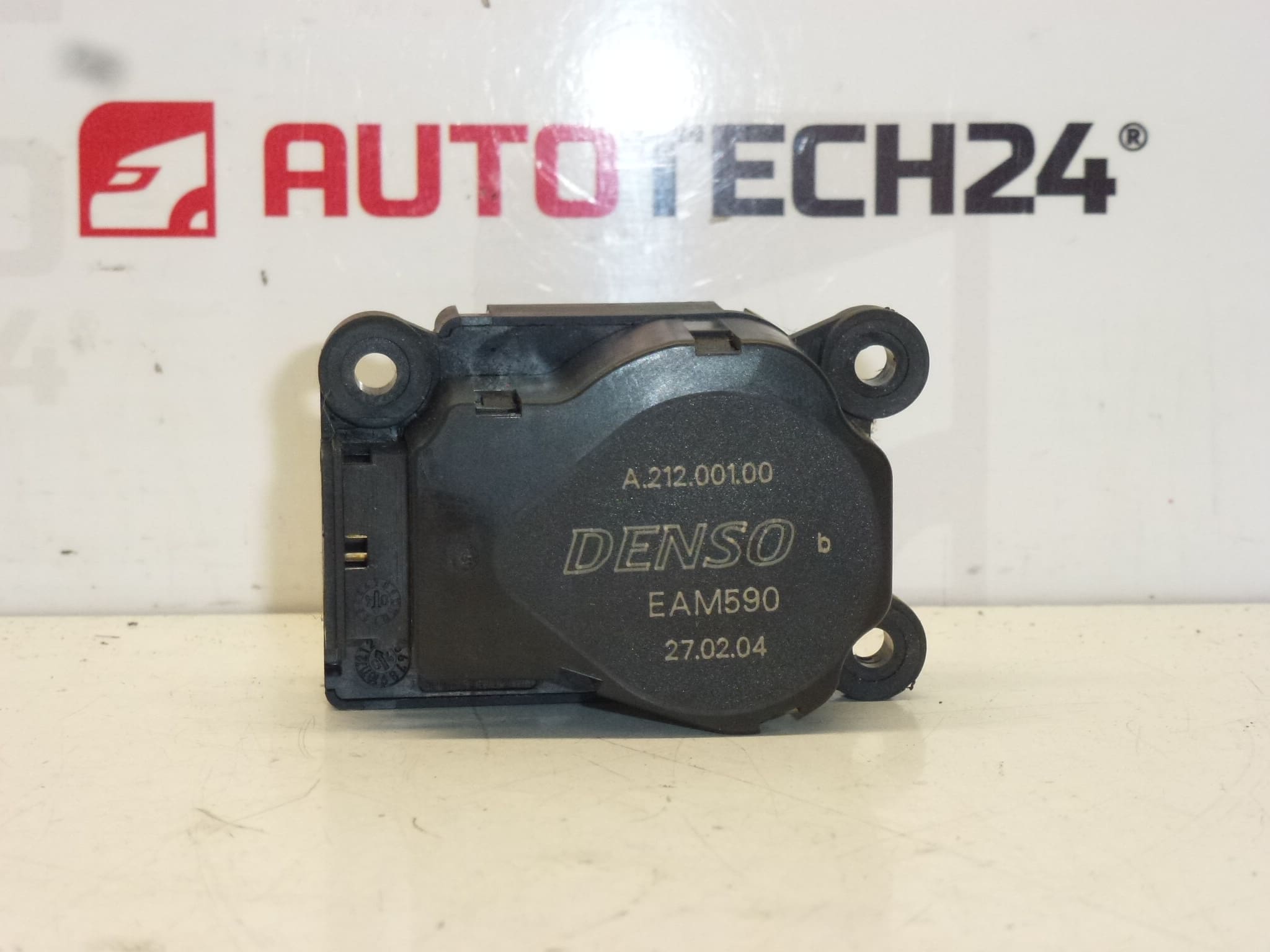

Výhodou je, že diel je často dohľadateľný podľa čísla – tu máte jasne označené EAM590 a 6447LW, čo uľahčí rýchle spárovanie so starým dielom.
Technical information
- Manufacturer: DENSO
- Model: Citroën C8, Peugeot 807
- Other numbers: not specified
Product codes
- Kódy produktov: EAM590, 6447LW
Installation recommendations
Vo všeobecnosti/zvyčajne pre servomotory kúrenia sa presný postup a prístup k dielu líši v závislosti od konkrétnej verzie výbavy a verzie kúrenia/klimatizácie. Below is a practical universal procedure for replacing this type of electrical part.
1) Before assembly (checks of used part)
- Compare the part numbers on the original servo with the tag/mark: EAM590 and 6447LW.
- Check the compatibility of the connector (shape, locking, number of pins) and mechanical attachment (spacing, body shape).
- Visually check the condition: cracks, broken lugs, damaged connector, signs of moisture/corrosion.
- If there is a lever/gear on the servo output, check that it is not torn off and that it is not moving.
2) Necessary tools and materials (in general)
- Basic set of screwdrivers and socket wrenches (according to the used connecting material)
- Plastic pry bar for removing covers/linings
- Flashlight
- Clean rag, or contact cleaner for connectors
3) Step-by-step assembly procedure
- Turn off the ignition and for safety disconnect the battery (recommended for electrical parts).
- Získajte prístup do priestoru vykurovania/klimatizácie – zvyčajne odstránením príslušných krytov a panelov v interiéri (v závislosti od modelu auta).
- Vyhľadajte servomotor a skontrolujte, či ide o časť, ktorá zodpovedá tvaru a konektoru.
- Označte si polohu konektora a prípadne vedenia tak, aby ste všetko vrátili rovnakým spôsobom.
- Unplug the electrical connector (without force; unlock the connector fuse first).
- Loosen the servo motor mounting screws/mounts.
- Odstráňte starý servomotor a skontrolujte okolie: uvoľnené nečistoty, možné mechanické prekážky, stav tyče/tlmiča (ak je viditeľný).
- Porovnajte starý a nový kus „na stole“ – najmä montáž a osadenie zásuvky.
- Mount the servo motor in place so that it fits without tension; then secure it with the original screws/mounts.
- Connect the electrical connector and verify that it is properly engaged.
- Put back the dismantled covers/panels.
- Connect the battery.
-
4) Post-assembly checks and functional test verification
- Zapnite zapaľovanie a otestujte ovládacie prvky kúrenia/klimatizácie: zmeny teploty, smer prúdenia (v závislosti od vybavenia) a stabilitu chodu.
- Listen for the servo clicking or „squeezing“ (typically a sign of flap sticking or poor seating).
- Skontrolujte, či konektor drží a či sa kabeláž nikde neodiera o okraje.
5) The most common assembly mistakes + how to avoid them
- Výmena kódu dielu – vždy skontrolujte zhodu s EAM590 / 6447LW.
- Poškodenie konektora pri odpájaní – najskôr ho odomknite, ťahajte za telo konektora, nie za káble.
- Mounting „by force“ – the servo must fit without tension; ak to nefunguje, skontrolujte polohu a znova nasaďte.
- Flap Check Skipping – when a flap is stuck, it can destroy even a functioning servo; ak máte pochybnosti, najskôr vyriešte príčinu odporu.
Reasons why the part is damaged
- Opotrebenie prevodov v servomotore počas častého nastavovania alebo dlhodobej prevádzky.
- Tlmič koktania alebo mechanický odpor v systéme vykurovania/klimatizácie, ktorý preťažuje servo.
- Vlhkosť a korózia v oblasti konektora alebo vo vnútri mechanizmu.
- Voltage fluctuations or bad contacts in the connector (transitional resistors), which can cause irregular operation.
- Incompetent handling during disassembly/assembly (broken handles, damaged pins).
