Popis

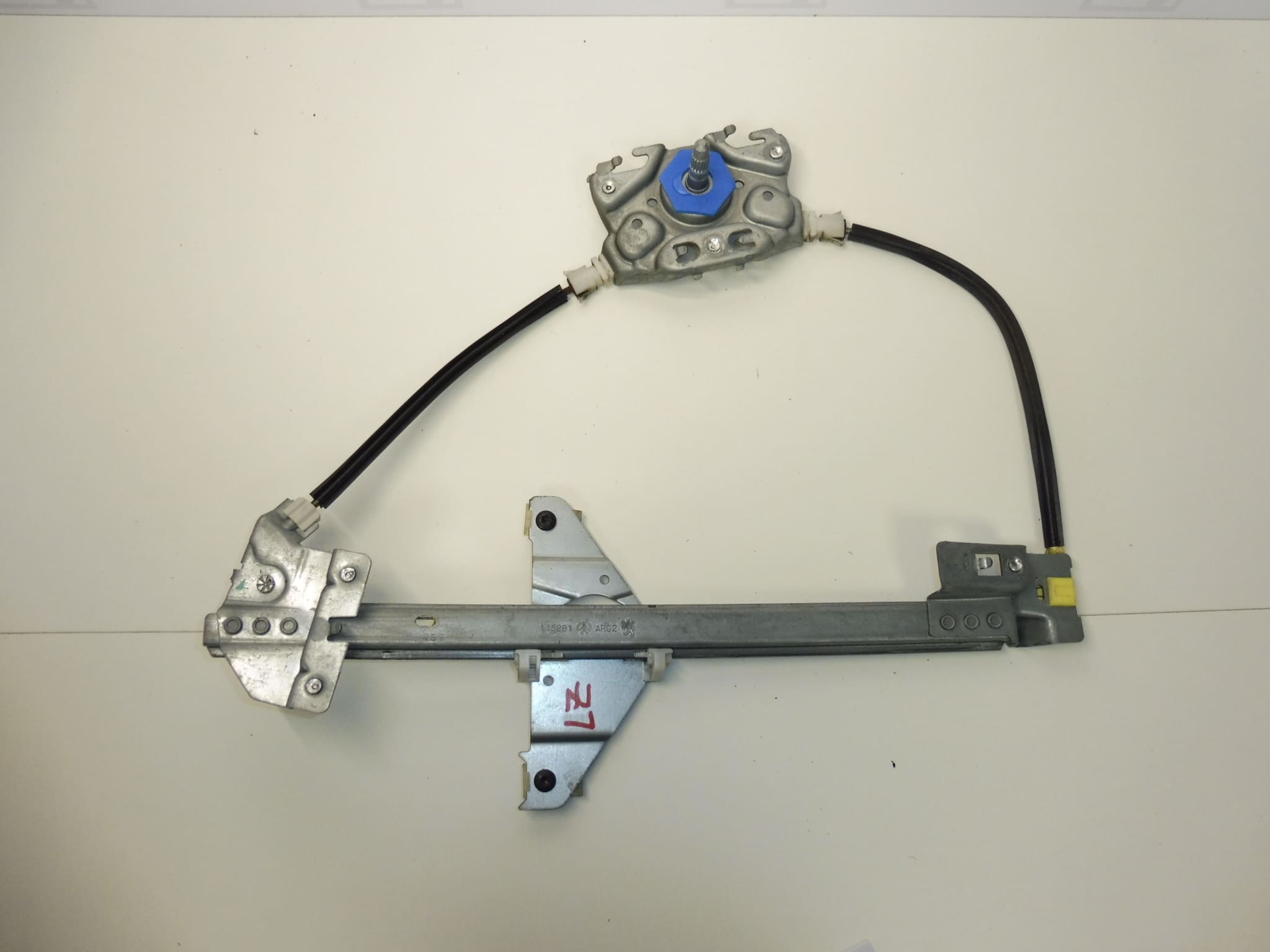

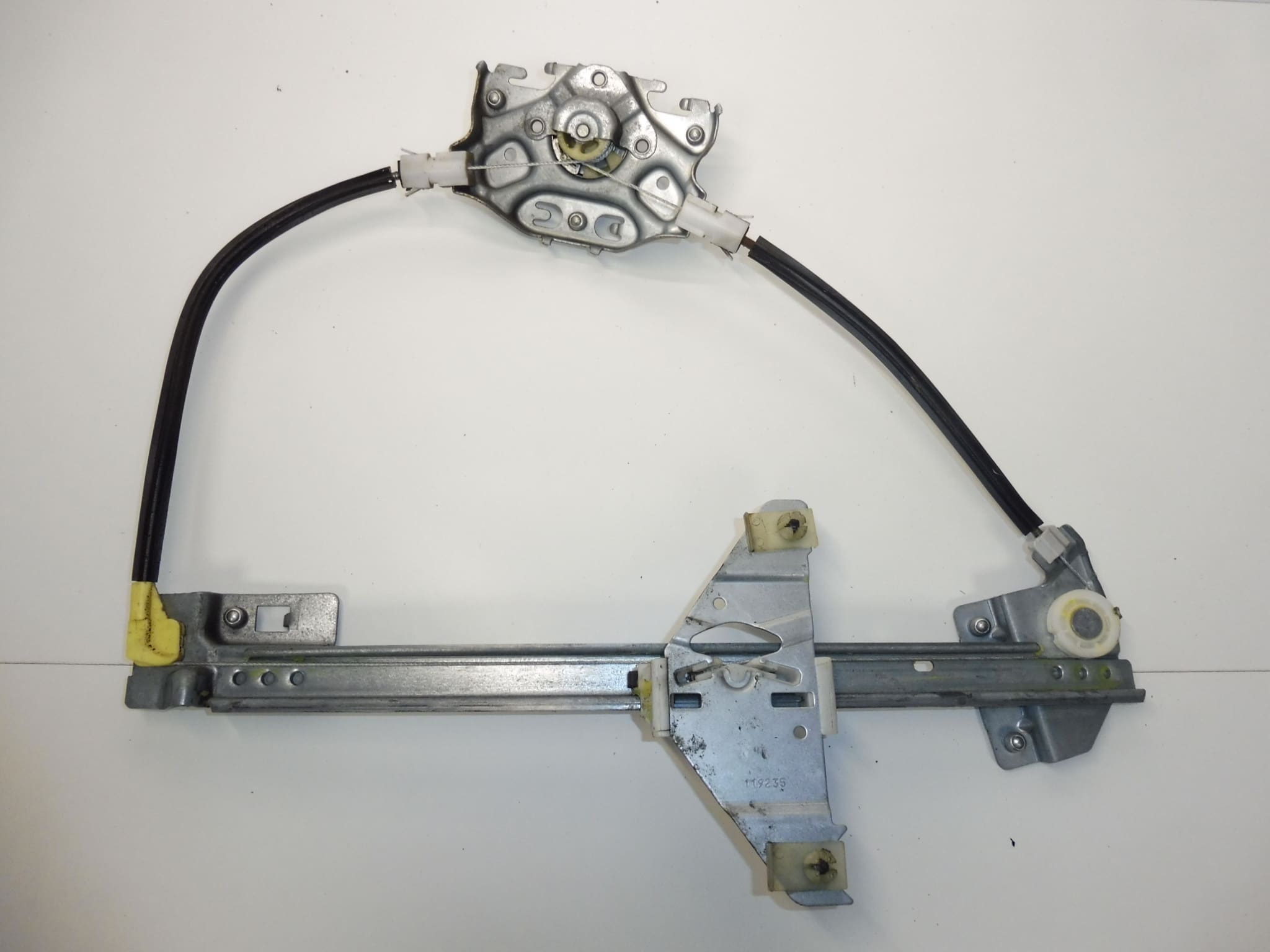

Mechanizmus sťahovania ľavého zadného okna pre vozidlá PEUGEOT 307
Strana za vodičom
Ručné ovládanie okna
Popis dielu
Použitý mechanizmus ručného sťahovania ľavého zadného okna Peugeot 307 slúži na zdvíhanie a spúšťanie skla pomocou okennej kľučky. Ide o náhradný diel na opravu sťahovania okna vo dverách za vodičom, napríklad ak sa pôvodný mechanizmus zasekáva alebo už neprenáša pohyb kľučky na sklo.
Pri vyhľadávaní dielu je dôležité predovšetkým číslo produktu 9223A1. Pri výbere porovnajte aj vyhotovenie pôvodného mechanizmu, jeho uchytenie a pripojenie ku sklu. Tento diel je určený pre ručne ovládané okno, nie pre elektrické sťahovanie.
Technické informácie
- Výrobca: neuvedený
- Model: Peugeot 307
- Typ dielu: mechanizmus sťahovania okna
- Umiestnenie: ľavé zadné dvere, strana za vodičom
- Ovládanie: ručné
- Stav: použitý diel
- Ďalšie čísla: neuvedené
Kódy produktov
- Kódy produktov: 9223A1
Číslo 9223A1 slúži ako hlavný údaj na vyhľadanie tejto sťahovačky. Zhody posudzujte spolu s modelom vozidla, stranou dverí a ručným spôsobom ovládania.
Odporúčania na montáž
Nasledujúci postup je všeobecný pre mechanické sťahovačky okien s ručným ovládaním. Presný spôsob demontáže obloženia, uvoľnenia skla a upevnenia mechanizmu závisí od konkrétneho vyhotovenia vozidla; postupujte podľa servisného postupu výrobcu.
1) Pred montážou
- Porovnajte číslo produktu, tvar mechanizmu, upevňovacie body, pripojenie skla a napojenie okennej kľučky so starým dielom.
- Skontrolujte použitý diel: overte, či nie je zdeformovaný, skorodovaný alebo prasknutý a či spoje nemajú nadmernú vôľu.
- Pohyblivé časti kontrolujte opatrne, bez násilného pretáčania a bez vkladania prstov do mechanizmu.
- Skontrolujte stav skla, jeho vedenie a tesnenie. Zadrhávanie skla môže preťažovať aj správne namontovanú sťahovačku.
2) Potrebné náradie a materiál
- Bežné ručné náradie zodpovedajúce použitým spojom a plastové pomôcky na demontáž obloženia.
- Pomôcka na uvoľnenie poistky kľučky, ak sa používa pri danom vyhotovení.
- Vhodné pomôcky na bezpečné podopretie alebo zaistenie skla.
- Ochranné rukavice, pracovné osvetlenie a čistiace pomôcky.
- Materiál na obnovenie tesnosti ochrannej fólie dverí, ak ju treba pri práci odlepiť.
3) Postup montáže krok za krokom
- Bezpečne odstavte vozidlo, vypnite zapaľovanie a pripravte si dostatok priestoru na prácu pri otvorených dverách.
- Podľa vyhotovenia uvoľnite okennú kľučku a prístupné upevňovacie prvky obloženia. Drobné poistky a spojovací materiál si prehľadne odložte.
- Opatrne zložte obloženie dverí. Ak sú na ňom elektrické konektory alebo iné pripojenia, odpojte ich podľa servisného postupu; neťahajte za vodiče.
- Sprístupnite mechanizmus. Prípadnú ochrannú fóliu oddeľte tak, aby sa dala opäť správne utesniť.
- Ak to stav mechanizmu umožňuje, nastavte sklo do polohy, v ktorej je prístupné jeho uchytenie. Zaseknutým sklom nepohybujte násilím.
- Pred uvoľnením skla zo sťahovačky ho bezpečne zaistite proti pádu. Potom odpojte jeho uchytenie od mechanizmu podľa konštrukcie spoja.
- Uvoľnite upevnenie pôvodnej sťahovačky a vyberte ju bez poškodenia skla, vedenia alebo okolitých súčastí dverí.
- Porovnajte vybratý a náhradný diel. Očistite prístupné miesta a skontrolujte vedenie skla aj dosadacie plochy.
- Umiestnite náhradný mechanizmus do správnej polohy a upevnite ho spôsobom predpísaným výrobcom. Mechanizmus nesmie byť skrížený ani namáhaný nesprávnym osadením.
- Pripojte sklo k sťahovačke, skontrolujte jeho osadenie vo vedení a dočasné zaistenie odstráňte až po jeho bezpečnom upevnení.
- Dočasne nasaďte kľučku a pomaly skontrolujte pohyb skla. Ak sa sklo zadrháva, prácu prerušte a upravte jeho osadenie; odpor neprekonávajte silou.
- Obnovte tesnosť ochrannej fólie, nasaďte späť obloženie a namontujte kľučku vrátane jej zaistenia. Znova skontrolujte funkčnosť kompletne zložených dverí.
4) Kontroly po montáži a overenie funkčnosti
- Niekoľkokrát plynulo otvorte a zatvorte okno. Sledujte rovnomerný chod bez preskakovania, drhnutia a nezvyčajných zvukov.
- Skontrolujte, či sa sklo vo vedení nenakláňa, pri zatvorení správne dosadá na tesnenie a samovoľne neklesá.
- Skontrolujte upevnenie kľučky a obloženia. Pri otvorení a zatvorení dverí nesmú byť počuť uvoľnené súčasti.
- Na základné overenie postačuje kontrola na mieste. Prípadná krátka skúšobná jazda môže odhaliť klepanie obloženia alebo hluk okolo zatvoreného okna.
5) Najčastejšie chyby pri montáži a ako im predísť
- Nedostatočné zaistenie skla: zaistite sklo ešte pred odpojením od mechanizmu a priebežne kontrolujte stabilitu podpery.
- Zámena vyhotovenia: pred montážou porovnajte stranu dverí, ručné ovládanie a všetky dôležité upevňovacie body.
- Nesprávne osadenie skla: pred konečným zložením skontrolujte vedenie a plynulosť pohybu v celom rozsahu.
- Prekonávanie odporu silou: ak sa sklo pohybuje ťažko, najprv zistite príčinu, aby nedošlo k poškodeniu mechanizmu alebo uchytenia skla.
- Nesprávne utesnená ochranná fólia: po práci obnovte jej súvislé prilepenie, aby voda neprenikala k obloženiu dverí.
Dôvody poškodenia dielu
Pri ručných sťahovačkách okien bývajú všeobecnými príčinami poškodenia najmä:
- Dlhodobé opotrebovanie pohyblivých častí, spojov a prevodového mechanizmu.
- Zvýšený odpor skla spôsobený nečistotami, poškodeným vedením alebo nevyhovujúcim stavom tesnenia.
- Násilné otáčanie kľučkou pri zaseknutom alebo primrznutom okne.
- Vlhkosť a korózia, ktoré môžu zhoršovať pohyblivosť a pevnosť súčastí.
- Uvoľnené uchytenie alebo nesprávna montáž, v dôsledku ktorých sa mechanizmus namáha nerovnomerne.
- Deformácia dverí či vedenia skla po mechanickom poškodení.
