Popis

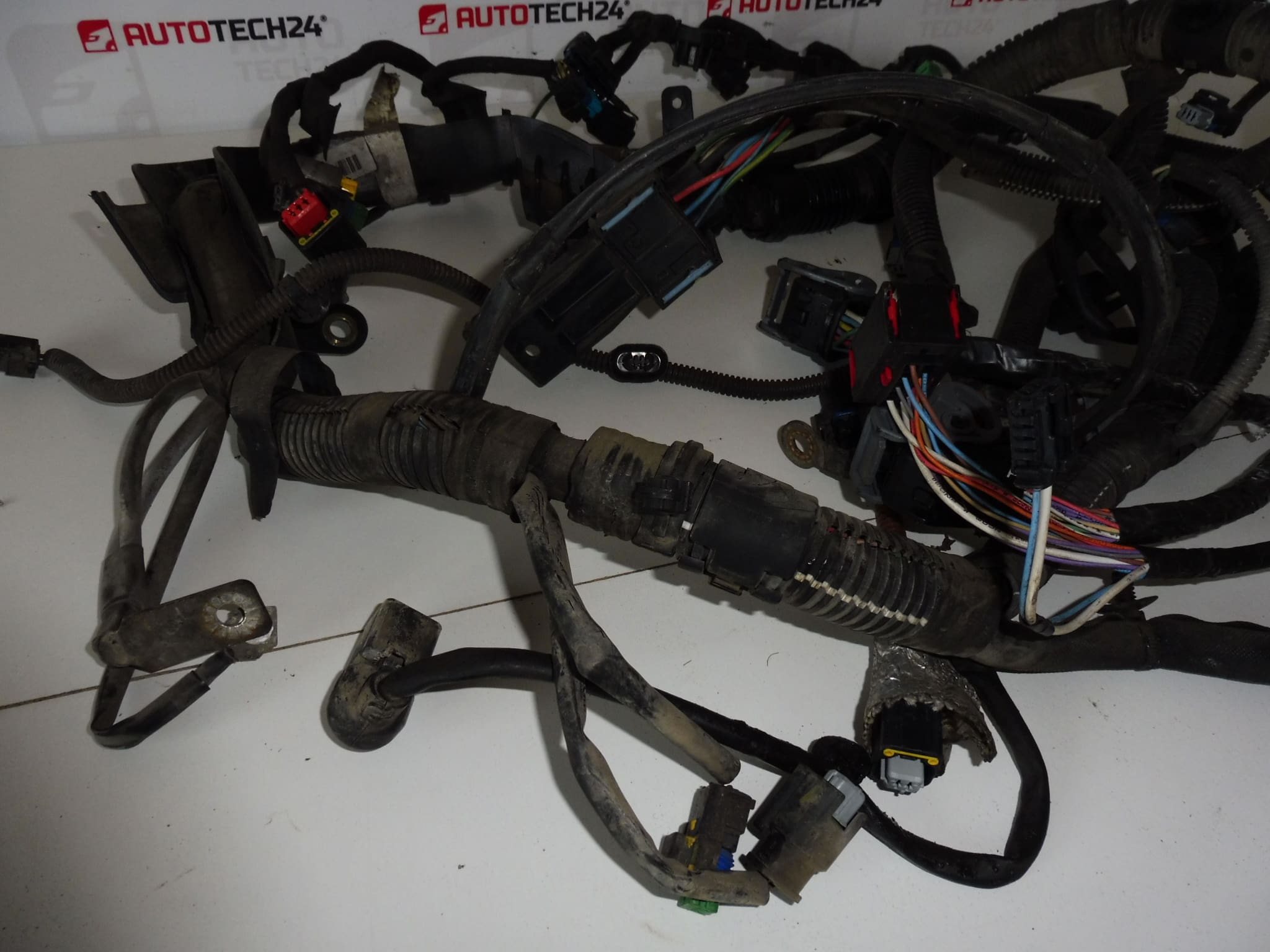

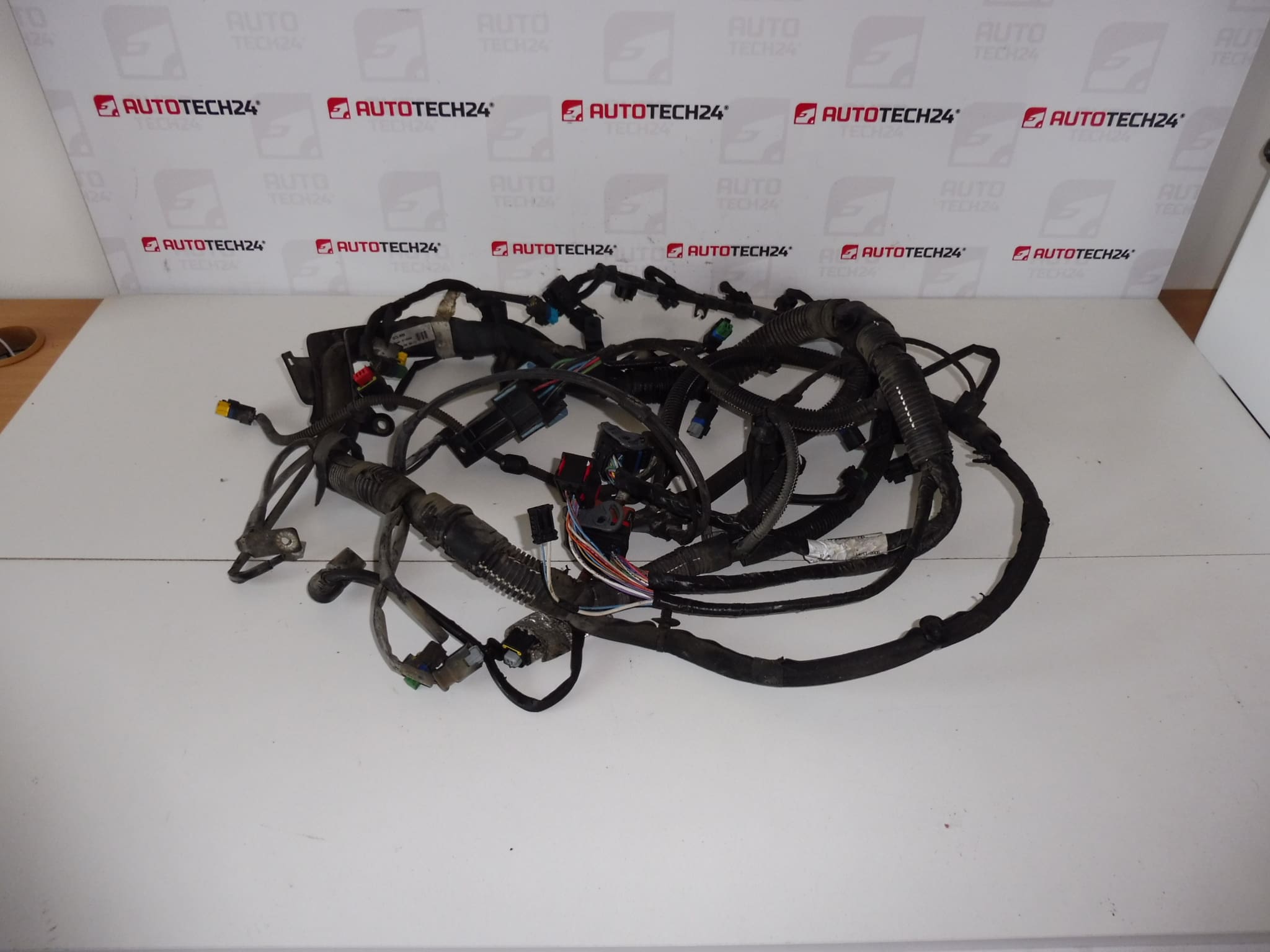

Kompletný motorový zväzok pre vozidlá Citroën a Peugeot s motorom 1.6 HDI. Je z Citroënu Xsara Picasso 66 kW.
Plne zmontovaný káblový zväzok pre motorový priestor, určený na priame prepojenie snímačov, akčných členov a systémov palivového systému motora 1.6 HDi. Zväzok zabezpečuje napájanie alternátora, štartéra, snímača polohy kľukového hriadeľa, snímačov vstrekovania, sondy lambda, palivového čerpadla a ďalších kritických obvodov motora. Vďaka OE kódom uvedeným nižšie uľahčuje identifikáciu náhradnej súčiastky pri servisných zásahoch a pri hľadaní kompatibilných dielov.
Funkcia a využitie
Káblový zväzok prenáša elektrické signály a napájanie medzi riadiacou jednotkou motora, snímačmi a akčnými členmi. Správne fungovanie zväzku je kľúčové pre bezchybný chod motora, presné riadenie vstrekovania paliva a stabilitu voľnobehu. Pri poškodenom zväzku sa môžu objaviť diagnostické chyby, výpadky zapalovania, zhoršený chod motora alebo nemožnosť naštartovať vozidlo.
Technické informácie
- Výrobca: Stellantis / Citroën / Peugeot
- Model: Citroën Xsara Picasso (motor 1.6 HDi, 66 kW)
- Kódy produktov: 9687146780, 6569ZW
- Ďalšie čísla: Žiadne ďalšie čísla evidované
Výměna a montáž
Pri výmene zväzku postupujte systematicky: odpojte záporný pól batérie, dôkladne označte alebo odfoťte každý konektor a jeho polohu, uvoľnite upevňovacie držiaky a preveďte demontáž starého zväzku spolu s držiakmi a priechodkami. Pri montáži nový zväzok upevnite rovnakou trasou, dbajte na správne sadnutie všetkých konektorov a ochranu proti pretieraniu alebo kontaktu s horúcimi časťami výfukového systému. Po pripojení batérie skontrolujte chybové kódy a základné funkcie motora (zapaľovanie, otáčky, reakcia akcelerátora).
Doporučenie k montáži
- Vždy odpojte bateriu pred začiatkom prác.
- Označte alebo zdokumentujte polohu všetkých konektorov pred demontážou.
- Vymieňajte poškodené upevňovacie klipy a gumové priechodky, aby bol zväzok správne zaistený a izolovaný.
- Pri kontakte konektorov skontrolujte stavy pinov a použite kontaktnú grafitovú alebo dielectricu vazelínu podľa potreby.
- Po montáži vykonajte test funkčnosti a kontrolu diagnostickým prístrojom (kontrola prítomnosti chýb, signálov snímačov).
Dôvod, prečo sa diel najčastejšie pokazí
Najčastejšími príčinami porúch káblových zväzkov sú: mechanické poškodenie (odieranie o karosériu alebo pohyblivé diely), poškodenie hlodavcami, tepelná degradácia izolácie v dôsledku blízkosti výfukového systému, korózia kontaktov pri vniknutí vlhkosti alebo olejových znečistení a predchádzajúce nevhodné zásahy alebo opravy. Postupné praskanie izolácie vedie ku skratom alebo prerušeniam vodičov, čo spôsobuje náhodné poruchy alebo trvalé chyby v riadení motora.
Pre koho je diel určený
Produkt je navrhnutý pre automechanikov a skúsených domácich opravárov, ktorí majú skúsenosti s elektroinštaláciou v motorovom priestore. Vďaka uvedeným kódom je vhodný pre servisné vyhľadávanie dielov a rýchlu identifikáciu kompatibility so staršími vozidlami Citroën/Peugeot so 1.6 HDi motorom.
Ak hľadáte originálny diel s OE označením 9687146780 alebo referenciou 6569ZW pre Citroën Xsara Picasso 1.6 HDi 66 kW, tento kompletný motorový zväzok predstavuje priame riešenie pre opravu poškodených alebo chybujúcich elektroobvodov v motorovom priestore.
