Popis

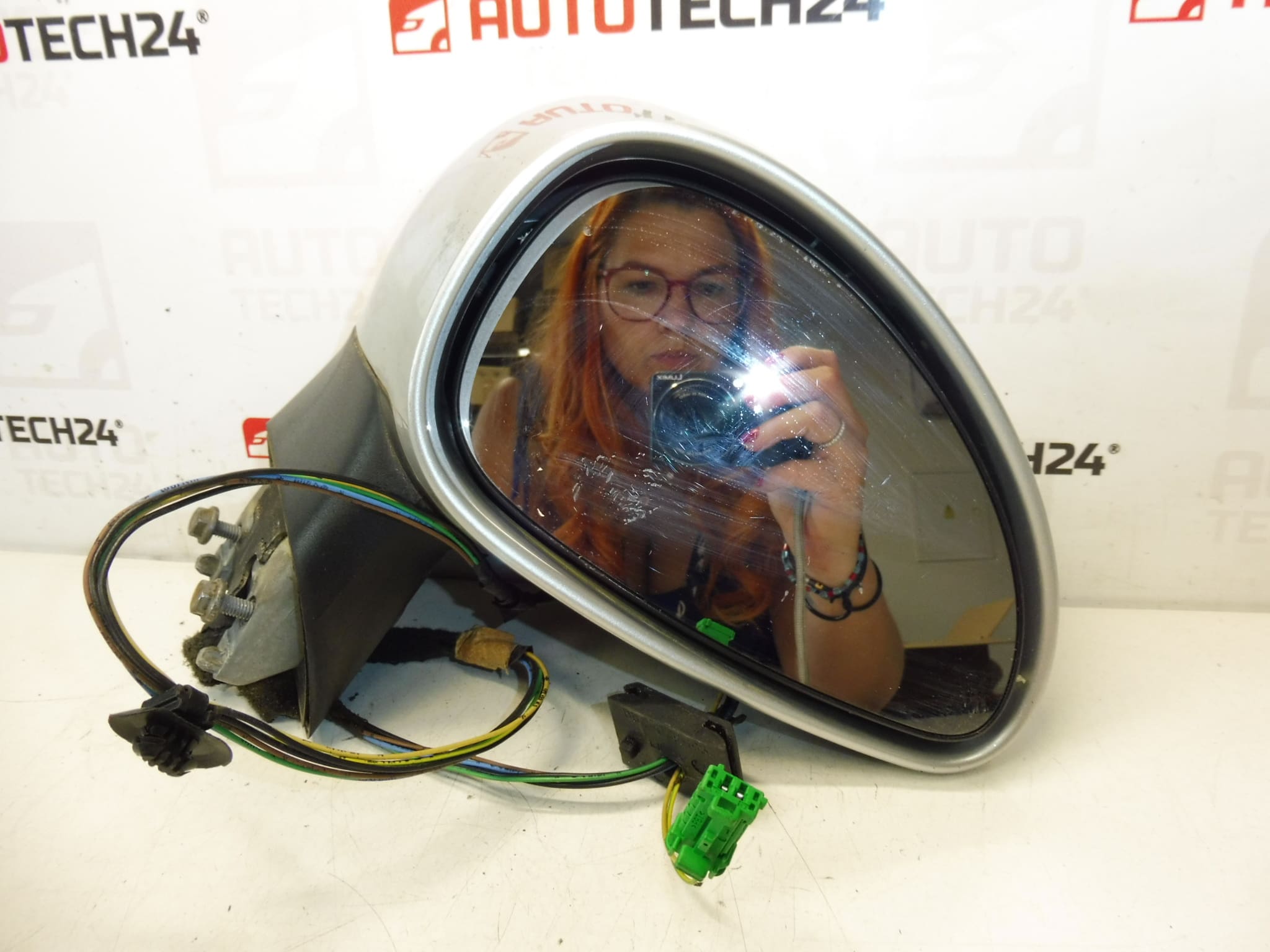

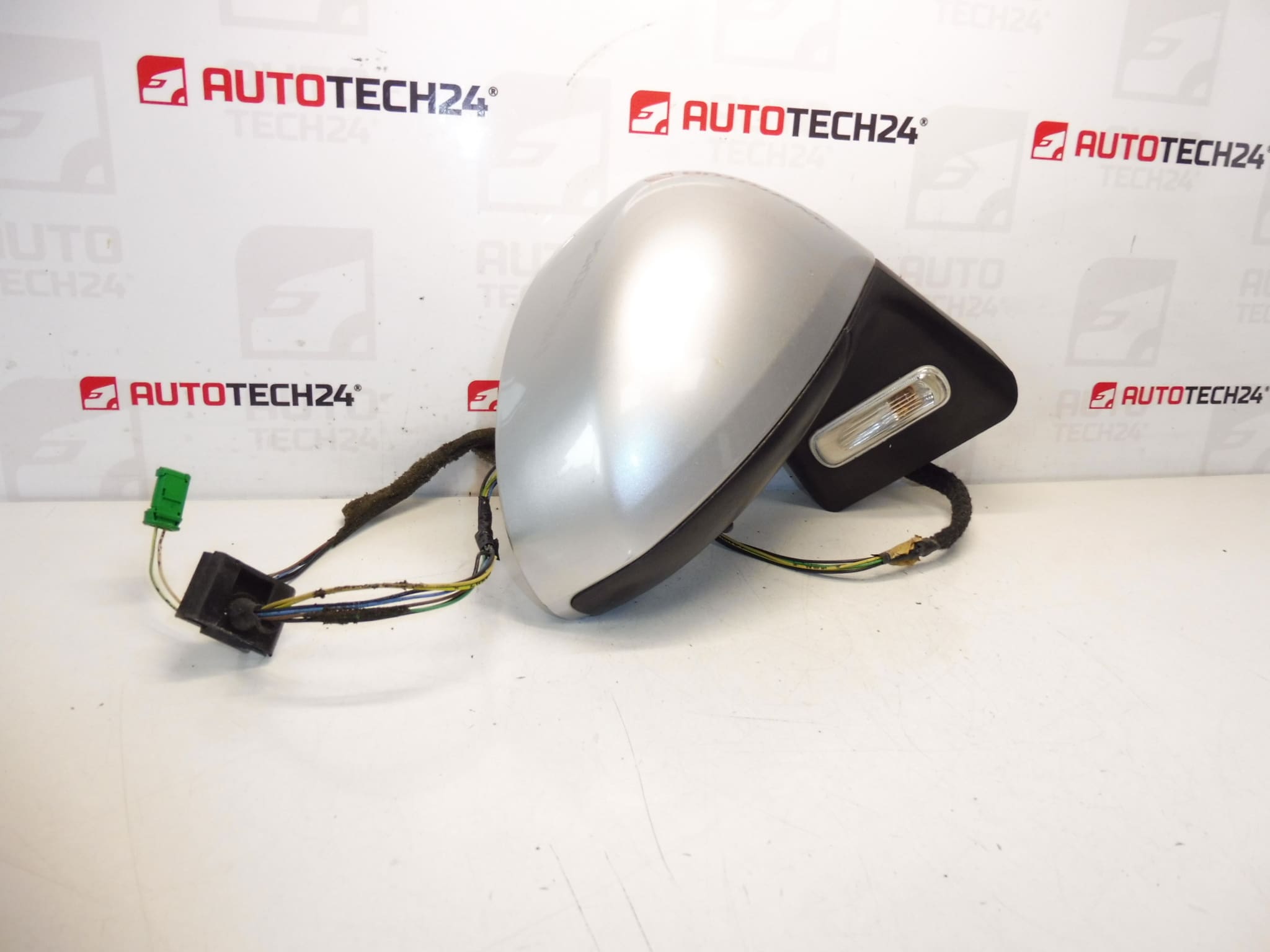

Pravé spätné zrkadlo pre vozidlá CITROEN C4 prvej série
Farba EZR – LAK ŠEDÝ ALUMINIUM
Elektricky ovládané, teplotný senzor
Dvere spolujazdca
7 PINov 5+2
Popis dielu
Použité pravé spätné zrkadlo určené pre Citroën C4 je vhodnou voľbou na výmenu poškodeného alebo nefunkčného originálneho dielu. Ide o diel pre dvere spolujazdca, v prevedení elektricky ovládané, so teplotným senzorom a vo farebnom odtieni EZR – šedý aluminium lak.
Vďaka označeniu 7 PINov 5+2 je dôležité pred montážou starostlivo porovnať konektor, výbavu a celkové prevedenie s pôvodným zrkadlom. Pri hľadaní správneho dielu býva rozhodujúca nielen strana montáže a farba, ale aj produktové číslo a zhoda elektrického pripojenia.
Technické informácie
- Výrobca: Stellantis Citroën Peugeot
- Model: Citroën C4 prvej série
- Ďalšie čísla: 1608065580, EZRC
Kódy produktov
- Kódy produktov: 8149ZV
- Modely: Citroën C4
Odporúčania na montáž
Typicky pre tento typ dielu platí, že presný postup výmeny sa môže líšiť podľa konkrétneho prevedenia vozidla a výbavy. Pri elektricky ovládanom spätnom zrkadle s čidlom je dôležité postupovať opatrne, aby nedošlo k poškodeniu kabeláže, konektora alebo vnútorných obkladov dverí.
1) Pred montážou
- Skontrolujte, či nové zrkadlo zodpovedá pôvodnému kusu stranou montáže, tvarom uchytenia a prevedením konektora.
- Porovnajte počet PINov 7 (5+2), prítomnosť teplotného senzora a elektrického ovládania.
- Overte stav krytu, skla, konektora a káblového vývodu.
- Pred montážou skontrolujte, či nie je poškodený lak, upevňovacie body alebo plastové časti.
2) Potrebné náradie a materiál
- Sada bežného ručného náradia
- Plastové páčidlo na demontáž obloženia
- skrutkovače a vhodné nástrčné kľúče
- Čistiaci prostriedok na kontakty
- Čistá handrička alebo utierka
- Ochranné rukavice
3) Postup montáže krok za krokom
- Vypnite zapaľovanie a pre bezpečnú prácu zaistite vozidlo proti pohybu.
- Všeobecne sa odporúča odpojiť akumulátor, ak budete zasahovať do elektrického pripojenia vo dverách.
- Opatrne demontujte vnútornú kryciu časť alebo obloženie v mieste prístupu k uchyteniu zrkadla.
- Odpojte elektrický konektor pôvodného zrkadla a skontrolujte jeho stav.
- Uvoľnite upevnenie starého zrkadla a diel opatrne vyberte tak, aby nedošlo k poškodeniu laku alebo kabeláže.
- Porovnajte starý a nový diel vedľa seba, najmä držiak, konektor, vedenie kábla a celkové prevedenie.
- Usaďte nové zrkadlo na miesto a dbajte na správne vedenie kábla bez priškripnutia.
- Pripevnite zrkadlo späť do uchytenia a zapojte elektrický konektor.
- Pred úplným zložením obloženia vyskúšajte základné funkcie elektrického ovládania.
- Ak všetko funguje správne, vráťte späť krycie prvky a obloženie dverí.
- Po montáži skontrolujte správne dosadnutie zrkadla a stabilitu uchytenia.
4) Kontroly po montáži a skúšobnej jazde/overení funkcie
- Overte funkciu elektrického nastavenia zrkadla vo všetkých smeroch.
- Skontrolujte, či je konektor správne zapojený a či nedochádza k výpadkom funkcie.
- Preverte stabilitu zrkadla pri zatvorení dverí a počas krátkej skúšobnej jazdy.
- Uistite sa, že zrkadlo správne sedí a nevznikajú nadmerné vibrácie.
5) Najčastejšie chyby pri montáži + ako im predísť
- Zámena strany – vždy pred demontážou aj montážou overte, že ide o pravé zrkadlo pre dvere spolujazdca.
- Nesúlad konektora – porovnajte počet PINov a rozloženie pripojenia pred definitívnym usadením dielu.
- Priškripnutie kabeláže – pri montáži veďte kábel presne a bez ťahu.
- Poškodenie plastových krytov – používajte vhodné páčidlo a nepracujte silou.
- Nedostatočné dotiahnutie uchytenia – po montáži skontrolujte pevnosť a usadenie dielu.
Dôvody, prečo dochádza k zničeniu dielu
- Mechanické poškodenie pri parkovaní alebo kontakte s prekážkou
- Náraz od prechádzajúceho vozidla či cyklistu
- Poškodenie elektrického ovládania vplyvom vlhkosti alebo veku
- Prasknutie krytu alebo skla pri zimnom namáhaní a neopatrnej manipulácii
- Opotrebenie konektora, kabeláže alebo upevnenie v dôsledku dlhodobého používania
