Popis

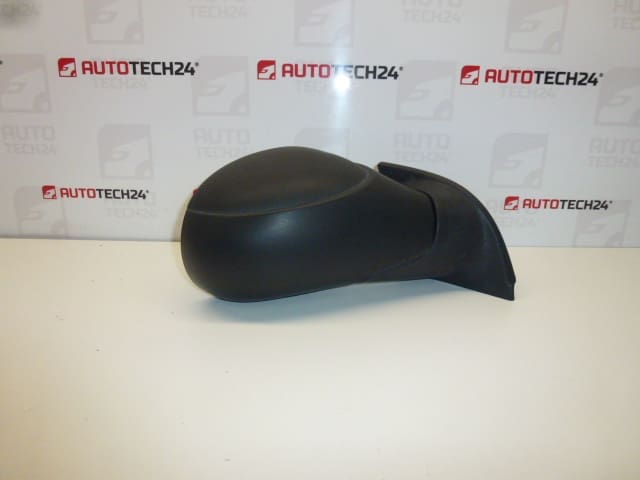

Pravé spätné zrkadlo spolujazdca pre vozidlá CITROEN C3
Elektricky ovládané, vyhrievané, teplotné čidlo

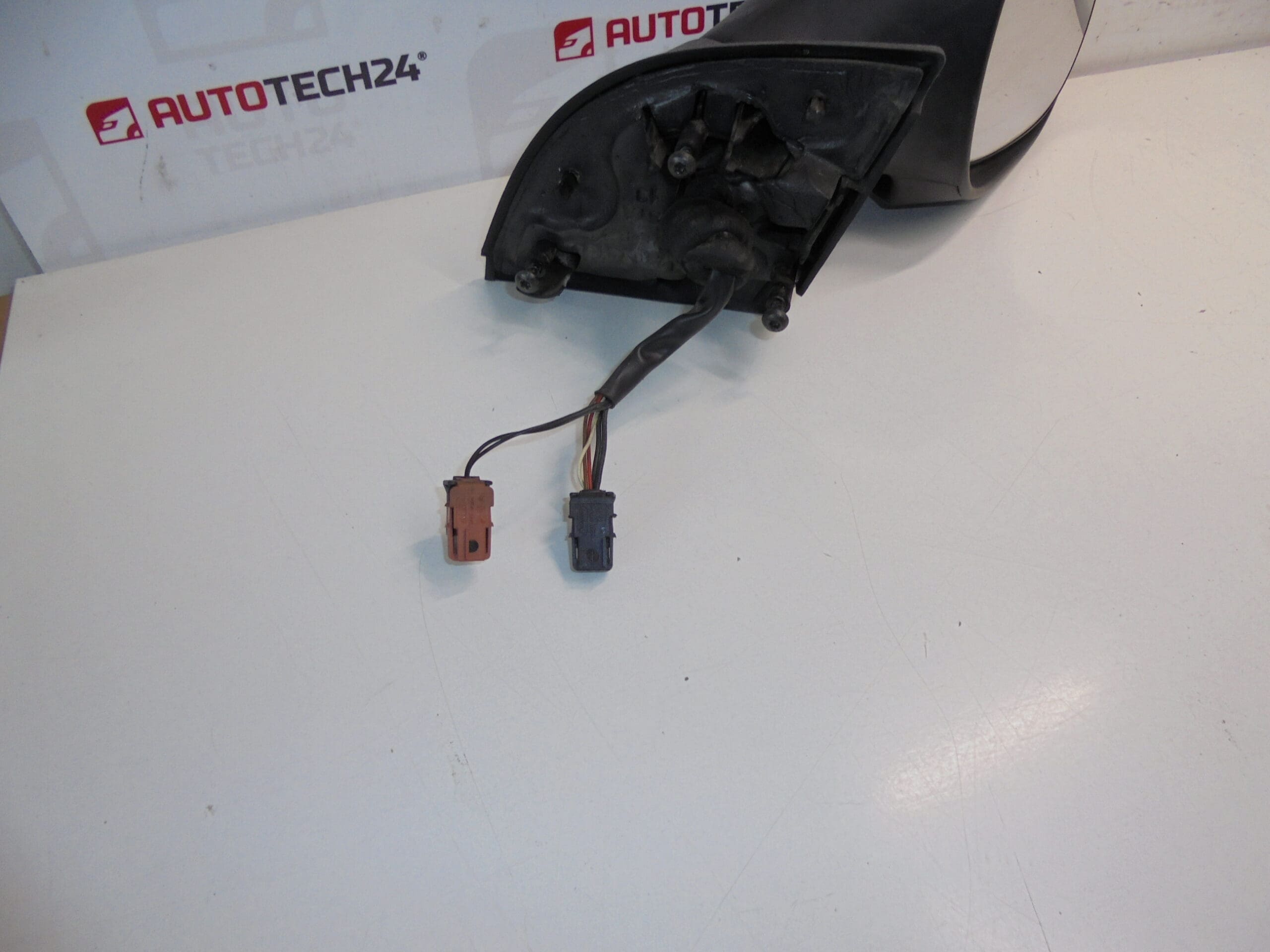

7 PIN (5+2)
Popis dielu
Toto pravé elektrické zrkadlo Citroën C3 8149RW je určené pre stranu spolujazdca a je ideálne ako náhrada po poškodení pôvodného zrkadla. Vďaka elektrickému ovládaniu umožňuje pohodlné nastavenie z kabíny, nechýba vyhrievanie pre rýchle odhmlievanie/odmrazenie a integrovaný teplotný snímač. Dôležitým vodítkom pre správnu zámenu je aj konektorové prevedenie 7 PIN (5+2).
Technické informácie
- Výrobca: Stellantis
- Model: Citroën C3
- Ďalšie čísla: neuvedené
- Strana: pravá (spolujazdec)
- Ovládanie: elektrické
- Vyhrievanie: áno
- Teplotný snímač: áno
- Konektor: 7 PIN (5+2)
Kódy produktov
- Kódy produktov: 8149RW
Odporúčania na montáž
Všeobecne/typicky na výmenu elektrického spätného zrkadla (presné kroky sa môžu líšiť podľa konkrétneho prevedenia vozidla):
1) Pred montážou
- Porovnajte nové a pôvodné zrkadlo: kód 8149RW, stranu (pravá), typ konektora 7 PIN (5+2) a zhodu výbavy (elektrické ovládanie, vyhrievanie, teplotné čidlo).
- Skontrolujte stav konektora a pinov (ohnuté piny, oxidácia), priechodku kabeláže a mechanickú časť (vôľa, praskliny, poškodenie uchytenia).
- Ak je súčasťou trojuholníkový vnútorný kryt/lišty, skontrolujte nepoškodené úchyty (častý zdroj pazvukov po montáži).
2) Potrebné náradie a materiál
- Základná sada skrutkovačov a bitov (podľa prevedenia)
- Plastové páčidlo na demontáž čalúnenia/krytov
- Ráčna s nadstavcami (podľa prevedenia upevnenia)
- Čistiaci prostriedok na kontakty (odporúča sa)
- Mäkká utierka / ochrana laku pri manipulácii
3) Postup montáže krok za krokom
- Vypnite zapaľovanie a pre istotu odpojte batériu (typicky odporúčané pri elektrických dieloch).
- Demontujte vnútorný kryt pri zrkadle (trojuholník pri A-stĺpiku) – postupujte opatrne, nech neulomíte klipy.
- Ak je potrebné, čiastočne uvoľnite dverovú výplň tak, aby ste sa dostali ku konektoru a upevneniu zrkadla.
- Odpojte elektrický konektor zrkadla a skontrolujte, či zodpovedá 7 PIN (5+2).
- Podržte zrkadlo z vonkajšej strany (aby nespadlo) a povoľte upevňovacie prvky zrkadla.
- Vyberte staré zrkadlo a očistite dosadaciu plochu na dverách.
- Usaďte nové zrkadlo do správnej polohy a najskôr ho zľahka prichyťte upevňovacími prvkami.
- Pripojte konektor, prípadne ošetrite kontakty vhodným prípravkom a skontrolujte isté zacvaknutie.
- Dotiahnite upevnenie zrkadla (bez násilia, aby nedošlo k poškodeniu uchytenia).
- Namontujte späť kryty/čalúnenia a skontrolujte, že nikde nezostala priškripnutá kabeláž.
- Pripojte batériu a zapnite zapaľovanie.
4) Kontroly po montáži a skúšobná jazda/overenie funkcie
- Overte elektrické nastavenie všetkých smerov pohybu zrkadla.
- Overte funkciu vyhrievania (typicky sa prejaví postupne).
- Skontrolujte, že zrkadlo pevne drží, nevibruje a nevydáva pazvuky.
- Po krátkej jazde znova skontrolujte stabilitu a prípadné uvoľnenie krytov.
5) Najčastejšie chyby pri montáži + ako im predísť
- Zámena konektora/pinov: vždy porovnať prevedenie 7 PIN (5+2) a výbavu (vyhrievanie, čidlo).
- Škrípnutá kabeláž: viesť kábel ako pri pôvodnom diele, skontrolovať priechodku a príchytky.
- Ulomené klipy krytu: demontovať plastovým páčidlom, neťahať násilím.
- Nedostatočné upevnenie: po montáži mechanicky skontrolovať pevnosť a vôľu.
Dôvody, prečo dochádza k zničeniu dielu
- Mechanické poškodenie pri parkovaní (kontakt s prekážkou, zavadenie v úzkych miestach).
- Ulomenie/skrytá prasklina v uchytení po náraze alebo po neopatrnej manipulácii.
- Poškodenie kabeláže v priechodke dverí (prelomenie vodičov, priškripnutie).
- Vlhkosť a oxidácia konektorov vedúce k výpadkom ovládania, vyhrievania alebo čidla.
- Opotrebenie pohonu nastavenia (zadrhávanie, vôľa) vplyvom veku a častého používania.
