Popis

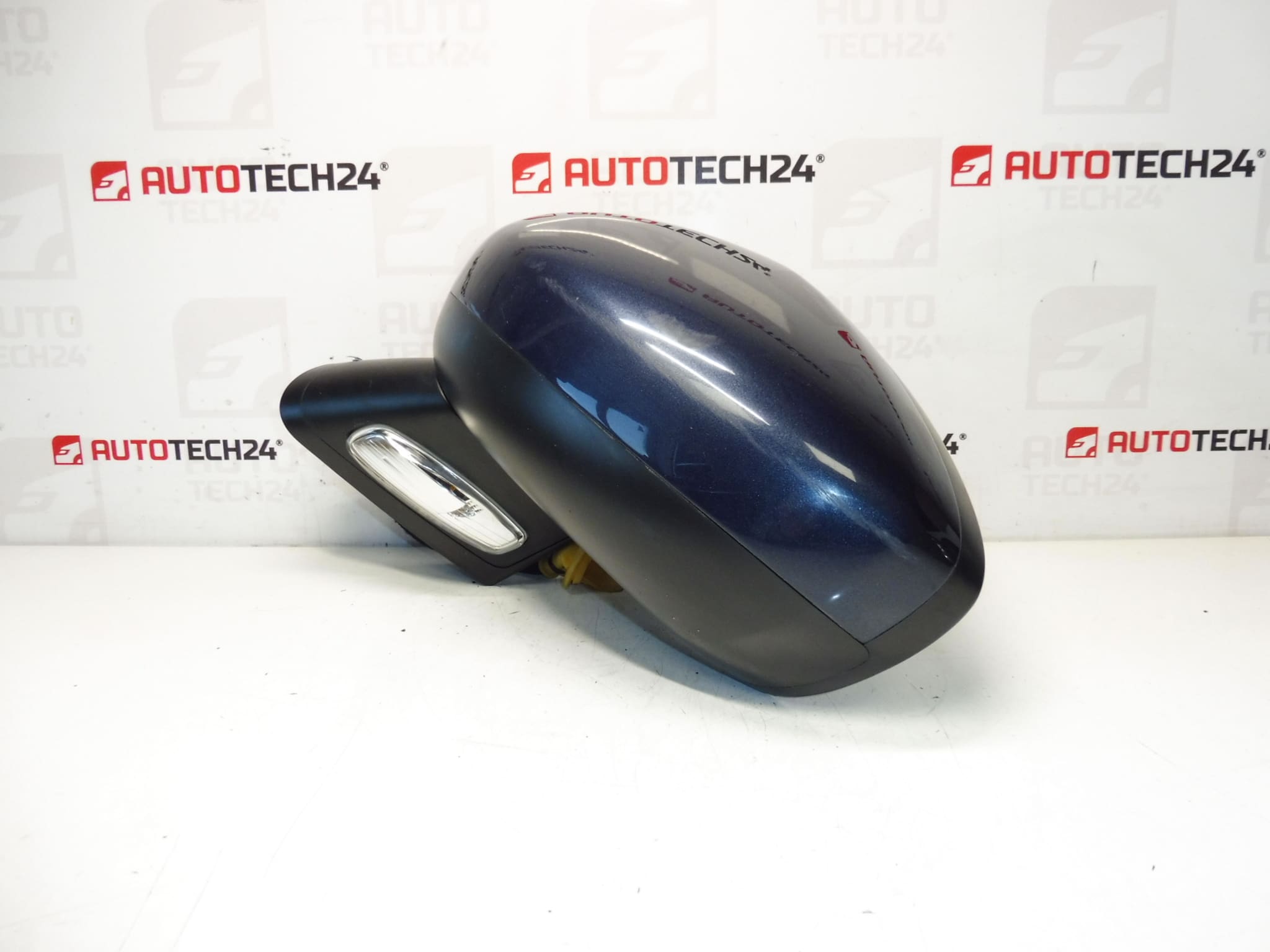

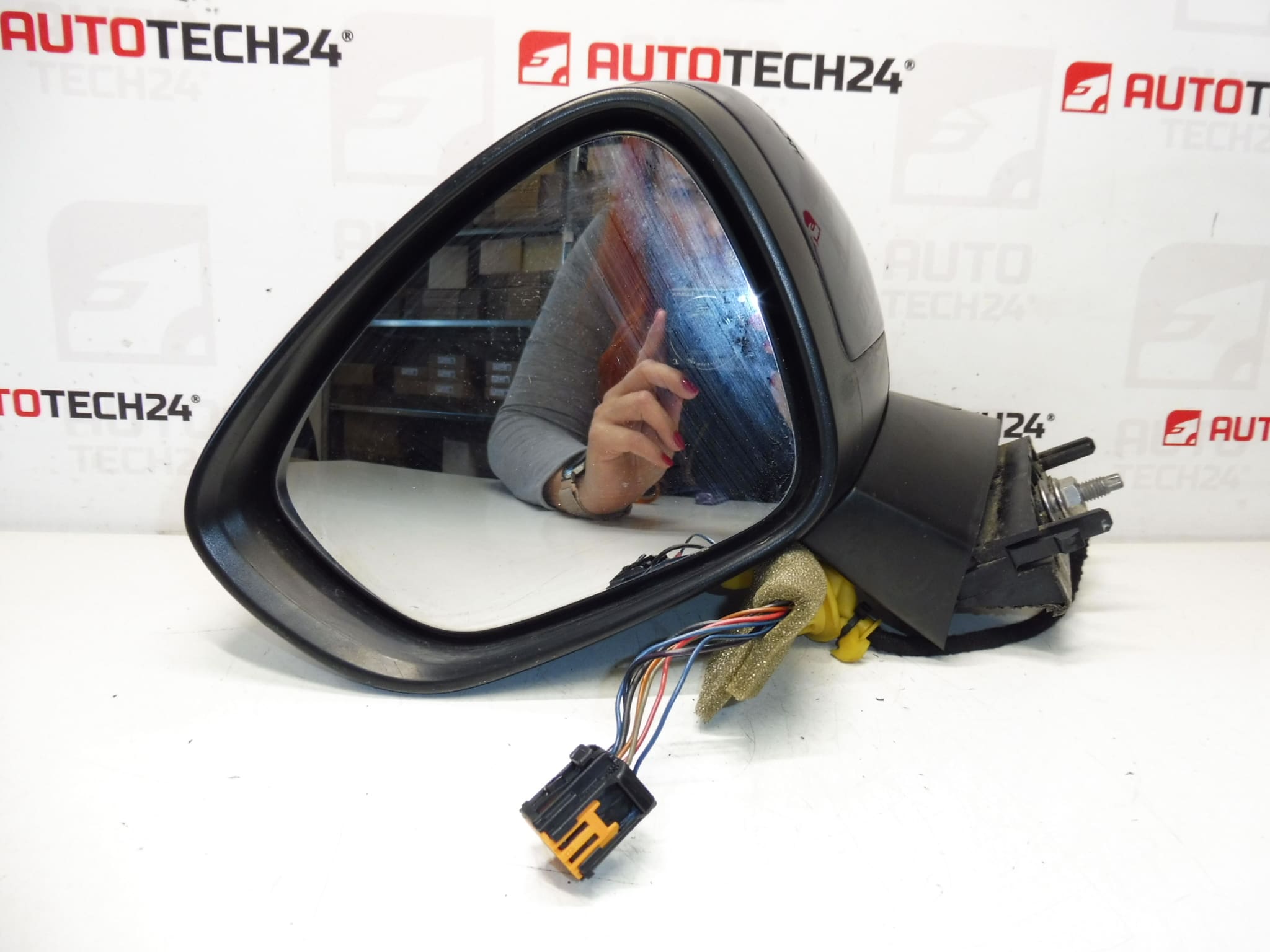

Spätné zrkadlo vodiča pre vozidlá CITROEN C4 II B7a DS4
Farba KGN – LAK BOURRASQUE
7 PIN
Popis dielu
Originálne použité spätné zrkadlo na stranu vodiča pre Citroën C4 II (B7a) a DS4. Vďaka prevedeniu vo farbe KGN – LAK BOURRASQUE je vhodné ako náhrada po poškodení zrkadla pri parkovaní alebo drobnej nehode. Pre správnu funkciu elektrických prvkov je dôležité, že zrkadlo má 7 PIN konektor.
V praxi sa tento diel často hľadá podľa produktového čísla, preto v popise uvádzame aj OEM kódy: 1607028580 a označenie KGNC.
Technické informácie
- Výrobca: Stellantis (Citroën / Peugeot)
- Model: Citroen C4 II, DS4
- Ďalšie čísla: KGNC, NFP
- Farba: KGN – LAK BOURRASQUE
- Prevedenie konektora: 7 PIN
Kódy produktov
- Kódy produktov: 1607028580, KGNC, NFP
Odporúčania na montáž
Všeobecne/typicky platí na výmenu bočného spätného zrkadla vo vozidlách Citroën/Peugeot (presné kroky sa môžu líšiť podľa konkrétnej výbavy a prevedenia dverí).
1) Pred montážou
- Porovnajte so starým dielom: stranu (vodič), tvar pätky, typ uchytenia, počet pinov (7 PIN) a zhodu konektora.
- Skontrolujte stav krytu, skla a kĺbu zrkadla; overte, že konektor a kabeláž nie sú poškodené.
- Ak prehadzujete kryt/lakovaný diel, overte zhodu farby KGN a uchytenie západiek.
2) Potrebné náradie a materiál
- Sada skrutkovačov a bitov (bežne používané v interiéri/dverách)
- Plastové páčidlo na demontáž čalúnenia (aby sa nepoškodili klipy)
- Rukavice, prípadne páska na ochranu laku na hranách dverí
3) Postup montáže krok za krokom
- Vypnite zapaľovanie a pre istotu odpojte batériu (typicky odporúčané pri práci s elektrickými konektormi).
- Demontujte vnútorný kryt pri zrkadle (trojuholníkový plast pri A-stĺpiku) a uvoľnite prístup k uchyteniu.
- Opatrne odpojte elektrický konektor zrkadla (pri tejto časti 7 PIN).
- Podržte zrkadlo z vonkajšej strany, aby po povolení neupadlo a nepoškodilo lak.
- Povoľte upevňovacie prvky zrkadla a snímte staré zrkadlo z dverí.
- Očistite dosadaciu plochu a skontrolujte tesniacu časť (ak je súčasťou), aby dobre sedela a netiekla voda do dverí.
- Usaďte nové zrkadlo na miesto a zarovnajte ho podľa otvorov uchytenia.
- Dotiahnite upevňovacie prvky rovnomerne (bez násilia, aby nepraskla pätka alebo plast).
- Pripojte konektor a uistite sa, že je správne zacvaknutý a kábel nie je priškripnutý.
- Namontujte späť vnútorný kryt/čalúnenie a všetky klipy zasuňte na svoje miesto.
- Pripojte batériu a zapnite zapaľovanie.
4) Kontroly po montáži a skúšobnej jazde/overení funkcie
- Overte funkcie zrkadla podľa výbavy vozidla (typicky elektrické nastavenie, prípadne ďalšie prvky podľa zapojenia).
- Skontrolujte, že zrkadlo pevne drží, nevikne sa a pri sklopení/pohybe nevydáva neobvyklé zvuky.
- Po krátkej jazde znova vizuálne skontrolujte usadenie a tesnosť pri pätke zrkadla.
5) Najčastejšie chyby pri montáži + ako im predísť
- Zámena konektora alebo nesúlad výbavy: vždy pred montážou porovnať 7 PIN a zhodu konektora.
- Poškodenie klipov a krytov: používajte plastové páčidlo a neťahajte za diely silou.
- Škripnutý kábel: veďte kabeláž rovnako ako pri pôvodnom zrkadle a skontrolujte voľný priechod.
- Nerovnomerné dotiahnutie: doťahujte postupne a rovnomerne, aby pätka správne dosadla.
Dôvody, prečo dochádza k zničeniu dielu
- Mechanické poškodenie pri parkovaní (zachytenie o prekážku, odrenie, odlomenie).
- Nehoda alebo kontakt s iným vozidlom/predmetom.
- Opotrebenie kĺbu a vôľou v mechanizme vplyvom častého sklápania.
- Poškodenie elektroinštalácie v priechodke dverí alebo v konektore (výpadky funkcií podľa výbavy).
- Praskliny krytu a následné zatekanie, ktoré môže zhoršovať funkčnosť elektrických častí.
