Popis

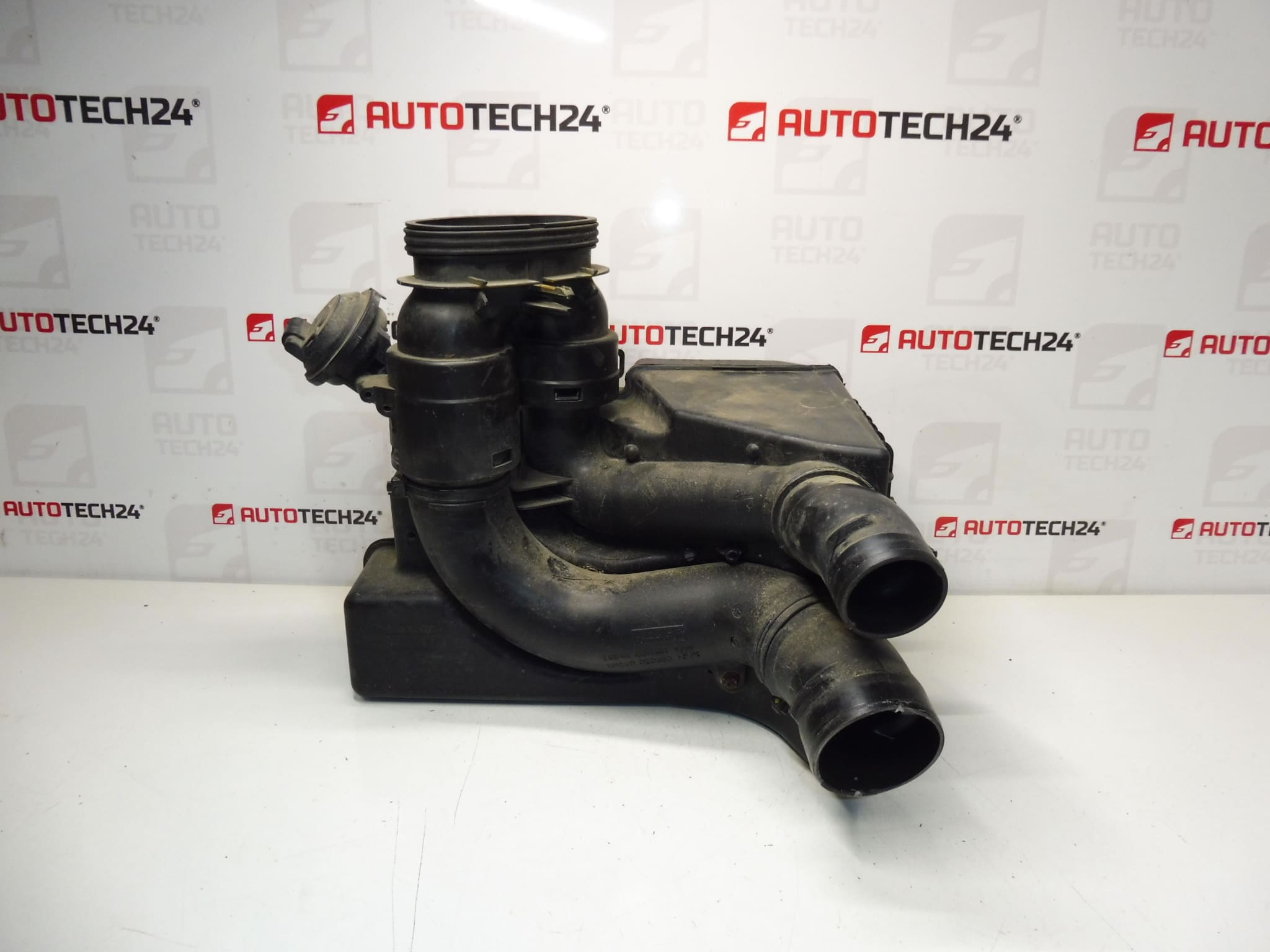

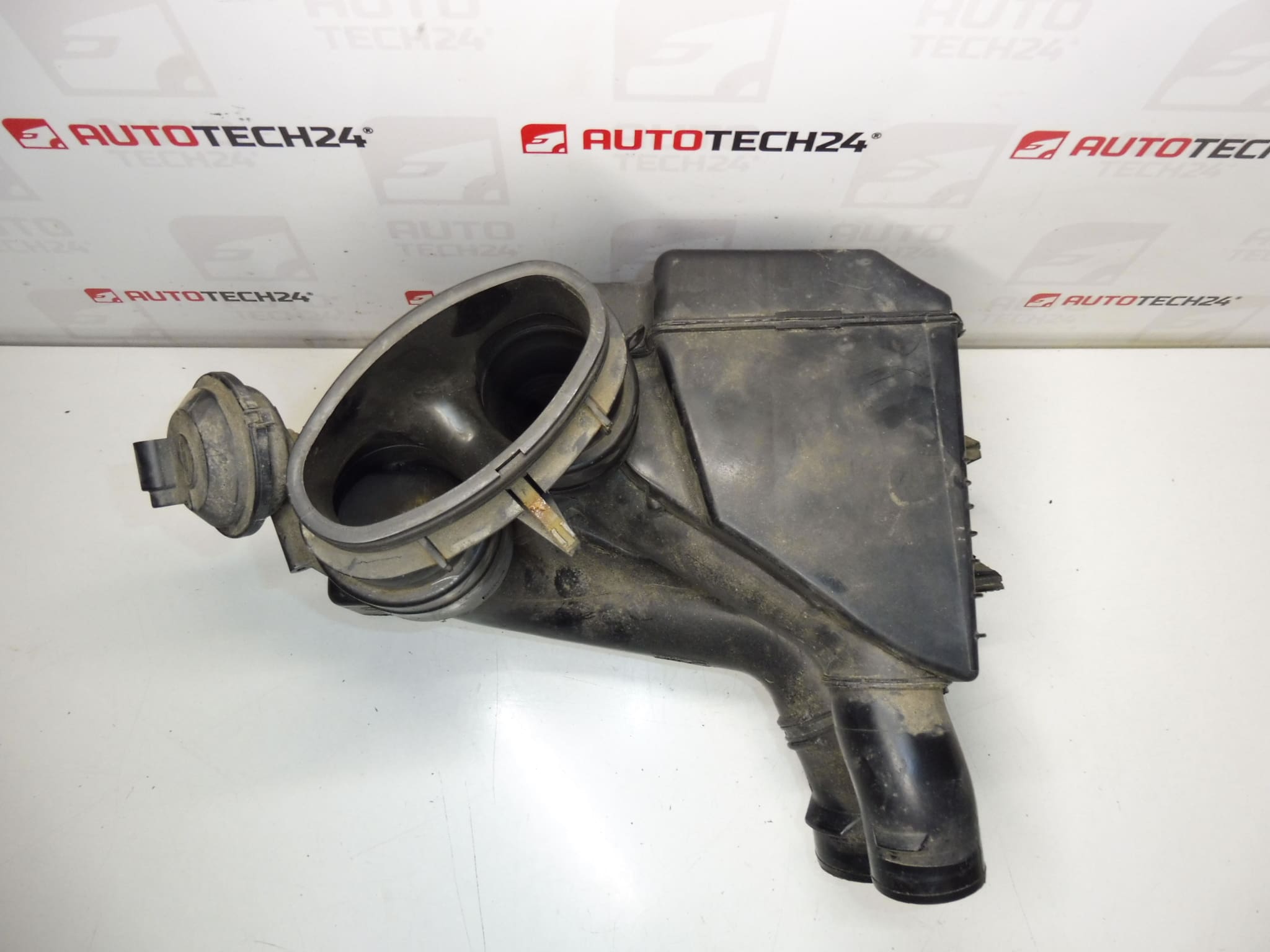

Rezonátor sania vzduchu s podtlakovou klapkou pre vozidlá CITROEN C4 a PEUGEOT 307 s motormi 2.0i 130kw
Popis dielu
Tento filtrbox / rezonátor sania (označovaný aj ako rezonátor sania vzduchu) s podtlakovou klapkou je diel určený pre správnu funkciu sania – pomáha stabilizovať prúdenie vzduchu a podieľa sa na kultivovanom chode motora. Pokiaľ riešite výmenu po prasknutí plastu, netesnosti alebo nefunkčnej klapke, diel s číslami 9643586380 a 9646189680 je bežne vyhľadávaný práve podľa týchto kódov.
Vhodné riešenie pri oprave sania bez zbytočných kompromisov – pri montáži je kľúčové postrážiť tesnosť spojov a stav podtlakových hadičiek, aby klapka pracovala tak, ako má.
Technické informácie
- Výrobca: Stellantis (Citroën / Peugeot)
- Model: Citroën C4, Peugeot 307
- Ďalšie čísla: 143450, 143439, NFP
Kódy produktov
- Kódy produktov: 9643586380, 9646189680
Odporúčania na montáž
Všeobecne/typicky platí pre výmenu rezonátora/filtrboxu s podtlakovou klapkou pri saní, presný postup sa môže líšiť podľa konkrétneho prevedenia vozidla.
1) Pred montážou
- Porovnajte starý a nový kus: zhodné tvarovanie, priemery hrdiel, úchyty a napojenie hadíc.
- Skontrolujte podtlakovú klapku – plynulý chod, nepoškodené tiahlo/osičku, praskliny v tele dielu.
- Zamerajte sa na tesniace plochy a hrdlá: praskliny, deformácie, ulomené zámky, vybehané dosadacie hrany.
- Preverte stav pripájaných hadíc a spôn (najmä podtlakové vedenie) – stvrdnuté alebo popraskané hadice vedia simulovať závadu dielu.
2) Potrebné náradie a materiál (všeobecne)
- Bežná sada gola/ráčne a nástavcov, skrutkovače.
- Kliešte na spony/hadicové spony.
- Čistiaci prostriedok na odmastenie a handru (na dosadacie plochy).
- prípadne nové spony alebo drobný spojovací materiál, ak je pôvodný poškodený.
3) Postup montáže krok za krokom
- Vypnite zapaľovanie a nechajte motor vychladnúť.
- Sprístupnite priestor sania (podľa prevedenia demontujte kryty, ktoré prekážajú).
- Označte si hadice/podtlakové vedenie, aby sa pri montáži neprehodilo.
- Uvoľnite spony na pripojených hadiciach a opatrne hadice stiahnite (bez páčenia, ktoré by prasklo hrdlo).
- Odpojte podtlakovú hadičku/vedenie od klapky (ak je osadené).
- Uvoľnite upevnenie dielu (skrutky/úchyty) a vyberte starý rezonátor/filtrbox.
- Očistite dosadacie plochy a skontrolujte, či v sacej trase nezostali nečistoty alebo úlomky plastu.
- Usaďte nový diel do správnej polohy, bez pnutia a kríženia.
- Pripojte hadice na správne hrdlá a osaďte spony; dotiahnite tak, aby spoj bol tesný, ale nedošlo k deformácii plastu.
- Pripojte späť podtlakové vedenie ku klapke a skontrolujte, že drží a nie je zlomené.
- Namontujte späť prípadné kryty/diely, ktoré boli demontované.
- Vykonajte vizuálnu kontrolu celej sacej trasy, či nič nedrhne, nie je priškripnuté alebo uvoľnené.
4) Kontroly po montáži a skúšobnej jazde/overení funkcie
- Naštartujte a skontrolujte, či nie je počuť syčanie/falošný vzduch v okolí spojov.
- Overte, že motor reaguje plynule na plyn a nedochádza k nepravidelnému chodu.
- Po krátkej jazde znova skontrolujte spony a usadenie hadíc.
5) Najčastejšie chyby pri montáži + ako im predísť
- Prehodenie podtlakových hadičiek – pred demontážou označiť, ideálne odfotiť.
- Netesné spoje kvôli zle usadenej hadici alebo slabej spone – hadicu nasunúť na doraz, sponu umiestniť do správnej drážky.
- Prasknutie plastového hrdla pri páčení – hadice uvoľňovať krútením a postupne, nie násilím.
- Pnutie dielu v uchytení – najskôr diel správne usadiť, až potom postupne doťahovať upevnenie.
Dôvody, prečo dochádza k zničeniu dielu
- Starnutie plastu a tepelné namáhanie v motorovom priestore – krehnutie a následné praskliny.
- Vibrácie motora a dlhodobé namáhanie úchytov – vytlačenie uchytenia alebo odlomenie držiakov.
- Netesnosti a prisávanie falošného vzduchu kvôli stvrdnutým hadicám/sponám – následne vyššie namáhanie dielu a klapky.
- Poškodenie podtlakového ovládania (hadičky, netesnosti) – klapka nepracuje správne a mechanizmus sa môže časom poškodiť.
- Neodborná demontáž (páčenie, lámanie spôn) – prasknuté hrdlá alebo deformované dosadacie plochy.
